1-02-1～14 床：仕上げ（畳・カーペット・フローリングなど）／平成28年版 建築工事標準詳細図

［注］1-02-1～3と1-02-4,5と1-02-6～9と1-02-11～13はPDF版では同じ名称のため、［ ］書きの説明を加えています。

1-02-1 畳敷き［転ばし床組の場合］

1-02-2 畳敷き［束立て床組の場合］

1-02-3 畳敷き［ポリスチレンフォーム床下地材の場合］

1-02-4 カーペット敷き［グリッパー工法の場合］

1-02-5 カーペット敷き［全面接着工法の場合］

1-02-6 フローリングボード、複合フローリング［釘留め工法（捨張工法）の場合］

1-02-7 フローリングボード、複合フローリング［釘留め工法（根太張工法）の場合］

1-02-8 フローリングボード、複合フローリング［ポリスチレンフォーム床下地接着工法の場合］

1-02-9 フローリングボード、複合フローリング［モルタル塗下地接着工法の場合］

1-02-10 フローリングブロック

1-02-11 モザイクパーケット［木造下地接着工法の場合］

1-02-12 モザイクパーケット［ポリスチレンフォーム床下地接着工法の場合］

1-02-13 モザイクパーケット［モルタル塗下地接着工法の場合］

1-02-14 フリーアクセスフロア

1-02-1　畳敷き［転ばし床組の場合］

［仕様］
下地板はパーティクルボード、MDFを使用する場合はt=15とする。

1-02-2　畳敷き［束立て床組の場合］

［仕様］
下地板はパーティクルボード、MDFを使用する場合はt=15とする。

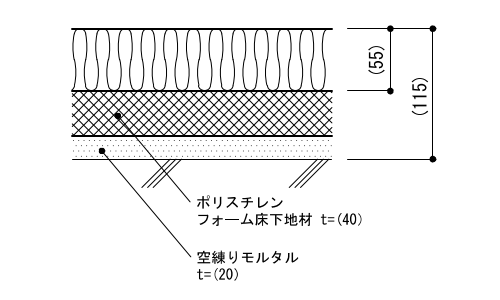

1-02-3　畳敷き［ポリスチレンフォーム床下地材の場合］

［仕様］
ポリスチレンフォーム床下地材は製造所の仕様による。
［特記事項］
ポリスチレンフォーム床下地材の厚さ

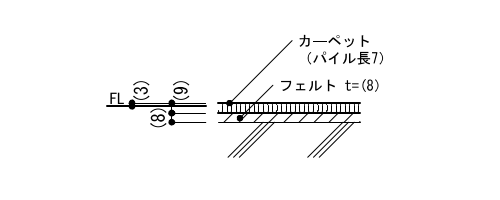

1-02-4　カーペット敷き

グリッパー工法の場合

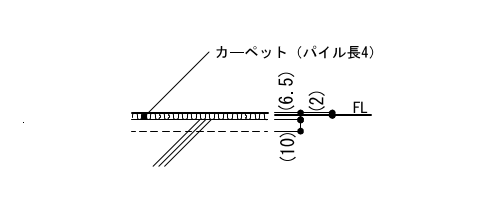

1-02-5　カーペット敷き

全面接着工法の場合

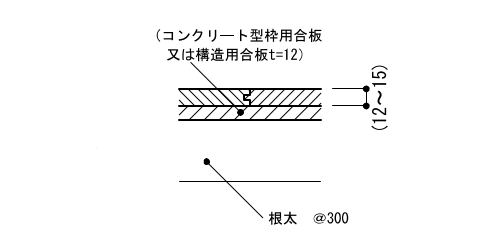

1-02-6　フローリングボード、複合フローリング

釘留め工法（捨張工法）の場合
根太寸法：
大引間隔900のとき　45×55
大引間隔1,800のとき　45×90

［仕様］
下地板はパーティクルボード、MDFを使用する場合はt=15とする。
［特記事項］
仕上げ材の種別、樹種及び厚さ

※ PDF版では「釘留め工法（直張工法）の場合」となっていますが、図は捨張工法のため、「釘留め工法（捨張工法）の場合」に訂正しています。

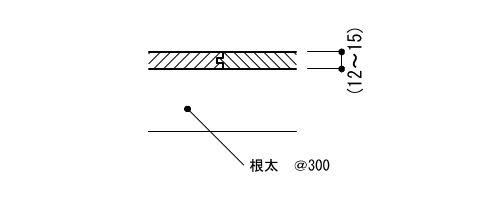

1-02-7　フローリングボード、複合フローリング

釘留め工法（根太張工法）の場合
根太寸法：
大引間隔900のとき　45×55
大引間隔1,800のとき　45×90

［特記事項］
仕上げ材の種別、樹種及び厚さ

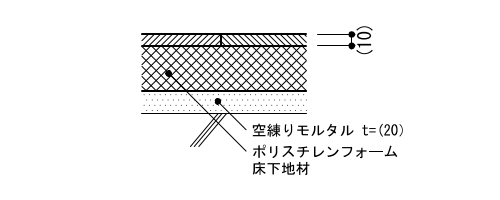

1-02-8　フローリングボード、複合フローリング

ポリスチレンフォーム床下地接着工法の場合

［仕様］
ポリスチレンフォーム床下地材は製造所の仕様による。
［特記事項］
1) 仕上げ材の種別、樹種及び厚さ
2) ポリスチレンフォーム床下地材の厚さ

※ PDF版では「モルタル塗下地接着工法の場合」となってますが、図はポリスチレンフォーム床下地材のため、「ポリスチレンフォーム床下地接着工法の場合」に訂正しています。

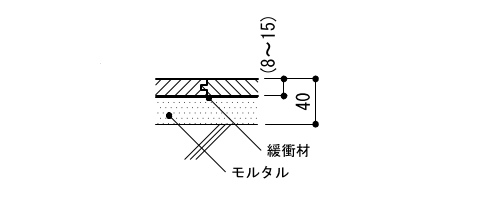

1-02-9　フローリングボード、複合フローリング

モルタル塗下地接着工法の場合

［特記事項］
仕上げ材の種別、樹種及び厚さ

1-02-10　フローリングブロック

接着工法の場合

［特記事項］
樹種、厚さ及び大きさ

1-02-11　モザイクパーケット

木造下地接着工法の場合
根太寸法：
大引間隔900のとき　45×55
大引間隔1,800のとき　45×90

［仕様］
下地板はパーティクルボード、MDFを使用する場合はt=15とする。
［特記事項］
樹種、厚さ及び大きさ

1-02-12　モザイクパーケット

ポリスチレンフォーム床下地接着工法の場合

［仕様］
ポリスチレンフォーム床下地材は製造所の仕様による。
［特記事項］
1) 樹種、厚さ及び大きさ
2) ポリスチレンフォーム床下地材の厚さ

※ PDF版では「モルタル塗下地接着工法の場合」となってますが、図はポリスチレンフォーム床下地材のため、「ポリスチレンフォーム床下地接着工法の場合」に訂正しています。

1-02-13　モザイクパーケット

モルタル塗下地接着工法の場合

［特記事項］
樹種、厚さ及び大きさ

1-02-14　フリーアクセスフロア

［特記事項］
1) 構法、構成材材質、寸法、H
2) 指定仕上材の種類

このページは、国土交通省のウェブサイトで公開されている 官庁営繕の技術基準 建築工事標準詳細図 平成28年版 をウェブページ化したものです。
