1-21-1～8 トラフ／平成28年版 建築工事標準詳細図

1-21-1 ふた（しま鋼板SOP塗り、EP-G塗り又は溶融亜鉛めっき）ステンレス枠

1-21-2 ふた（鋼板＋仕上材）ステンレス枠

1-21-3 ふた（しま鋼板SOP塗り、EP-G塗り又は溶融亜鉛めっき）硬質アルミ枠

1-21-4 ふた（鋼板＋仕上材）硬質アルミ枠

1-21-1～4 共通平面図・断面図

1-21-5 ふた（グレーチング等）硬質アルミ枠

1-21-6 ふた（鋼板＋仕上材）硬質アルミ枠

1-21-7 ふた（グレーチング等）ステンレス枠

1-21-8 ふた（鋼板＋仕上材）ステンレス枠

1-21-5～8 共通平面図・断面図

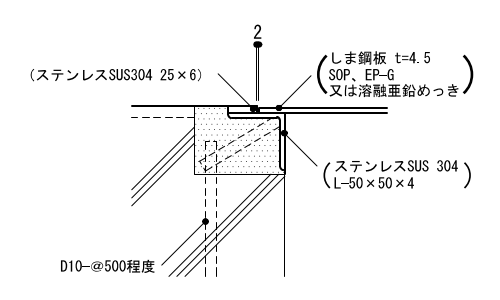

1-21-1　ふた（しま鋼板SOP塗り、EP-G塗り又は溶融亜鉛めっき）

［仕様］

ふたの鉄面及びトラフ内の鉄面の塗装等はSOP塗り、EP-G塗り又は溶融亜鉛めっきとする。

［特記事項］

1) 鉄面の塗装、溶融亜鉛めっきの種別

2) トラフ内の塗装の有無及び仕様

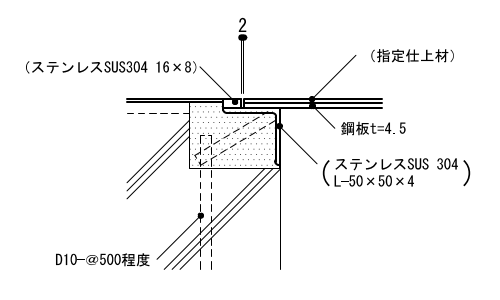

1-21-2　ふた（鋼板＋仕上材）

［仕様］

1) ふたの鉄面及びトラフ内の鉄面の塗装等はSOP塗り、EP-G塗り又は溶融亜鉛めっきとする。

2) ふた仕上げは周囲床仕上げに同じとする。

［特記事項］

1) ふた仕上材

2) 鉄面の塗装、溶融亜鉛めっきの種別

3) トラフ内の塗装の有無及び仕様

4) 指定仕上材の種類

［指定仕上材の例］

ビニル床シート、ビニル床タイル、ゴム床タイル等

1-21-3　ふた（しま鋼板SOP塗り、EP-G塗り又は溶融亜鉛めっき）

［仕様］

1) ふたの鉄面及びトラフ内の鉄面の塗装等はSOP塗り、EP-G塗り又は溶融亜鉛めっきとする。

2) 硬質アルミ枠は既製品とし、製造所の形状寸法とする。

［特記事項］

1) 鉄面の塗装、溶融亜鉛めっきの種別

2) トラフ内の塗装の有無及び仕様

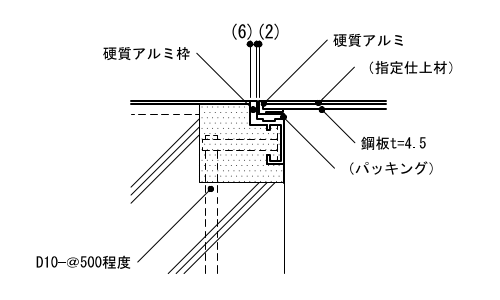

1-21-4　ふた（鋼板＋仕上材）

［仕様］

1) ふたの鉄面及びトラフ内の鉄面の塗装等はSOP塗り、EP-G塗り又は溶融亜鉛めっきとする。

2) ふた仕上げは周囲床仕上げに同じとする。

3) 硬質アルミ枠は既製品とし、製造所の形状寸法とする。

［特記事項］

1) ふた仕上材

2) 鉄面の塗装、溶融亜鉛めっきの種別

3) トラフ内の塗装の有無及び仕様

4) 指定仕上材の種類

［指定仕上材の例］

ビニル床シート、ビニル床タイル、ゴム床タイル、カーペット、フローリングボード類、モザイクパーケット等

1-21-1～4　共通平面図・断面図

［特記事項］

1) W、H

2) トラフ内の塗装の有無及び仕様

1-21-5　ふた（グレーチング等）

［仕様］

硬質アルミ枠は既製品とし、製造所の形状寸法とする。

［特記事項］

1) トラフ内の塗装の有無及び仕様

2) 指定仕上材の種類

［指定仕上材の例］

鋳鉄製格子ふた、鋼製グレーチング等

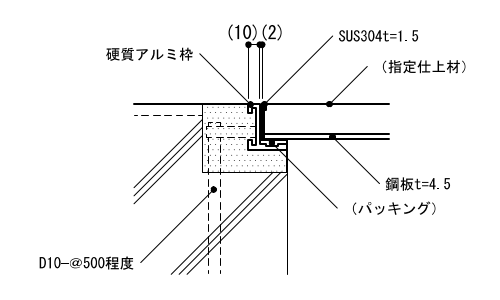

1-21-6　ふた（鋼板＋仕上材）

［仕様］

1) ふたの鉄面及びトラフ内の鉄面の塗装等はSOP塗り、EP-G塗り又は溶融亜鉛めっきとする。

2) ふた仕上げは周囲床仕上げに同じとする。

3) 硬質アルミ枠は既製品とし、製造所の形状寸法とする。

［特記事項］

1) ふた仕上材

2) 鉄面の塗装、溶融亜鉛めっきの種別

3) トラフ内の塗装の有無及び仕様

4) 指定仕上材の種類

［指定仕上材の例］

タイル、テラゾタイル、石、モルタル、人造石等

1-21-7　ふた（グレーチング等）

［仕様］

ステンレスSUS304枠は既製品とし、製造所の形状寸法とする。

［特記事項］

1) トラフ内の塗装の有無及び仕様

2) 指定仕上材の種類

［指定仕上材の例］

鋳鉄製格子ふた、鋼製グレーチング等

1-21-8　ふた（鋼板＋仕上材）

［仕様］

1) ふたの鉄面及びトラフ内の鉄面の塗装等はSOP塗り、EP-G塗り又は溶融亜鉛めっきとする。

2) ふた仕上げは周囲床仕上げに同じとする。

3) ステンレスSUS304枠は既製品とし、製造所の形状寸法とする。

［特記事項］

1) ふた仕上材

2) 鉄面の塗装、溶融亜鉛めっきの種別

3) トラフ内の塗装の有無及び仕様

4) 指定仕上材の種類

［指定仕上材の例］

ビニル床シート、ビニル床タイル、ゴム床タイル、カーペット等

1-21-5～8　共通平面図・断面図

［特記事項］

1) W、H

2) トラフ内の塗装の有無及び仕様

［特記事項］

1) W、H

2) 無筋コンクリート打ちの場合の仕様

3) トラフ内の塗装の有無及び仕様
