2-01-1～12 壁：仕上げ（タイル）／平成28年版 建築工事標準詳細図

［注］2-01-1～3と2-01-4～10と2-01-11,12はPDF版では同じ名称のため、［ ］書きの説明を加えています。

2-01-1 内装タイル［改良積上げ張り］

2-01-2 内装タイル［接着剤張り　モルタル下地］

2-01-3 内装タイル［接着剤張り　ボード下地］

2-01-4 外装タイル［密着張り］

2-01-5 外装タイル［改良積上げ張り］

2-01-6 外装タイル［改良圧着張り］

2-01-7 外装タイル［マスク張り］

2-01-8 外装タイル［モザイクタイル張り］

2-01-9 外装タイル［タイル型わく先付け］

2-01-10 外装タイル［接着剤張り］

2-01-11 ひび割れ誘発目地［各工法共通］

2-01-12 ひび割れ誘発目地［接着剤張りの場合］

2-01-1　内装タイル

改良積上げ張り

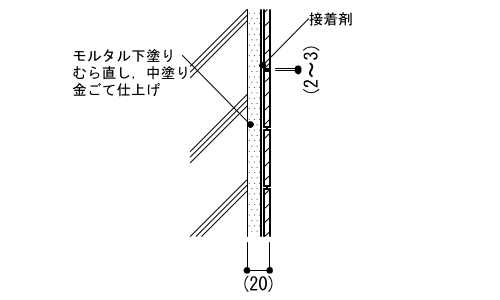

2-01-2　内装タイル

壁タイル接着剤張り

（モルタル下地）

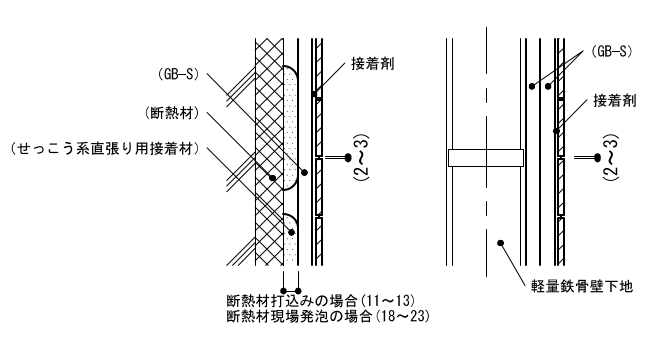

2-01-3　内装タイル

壁タイル接着剤張り

（ボード下地）

［特記事項］

断熱材の有無

2-01-4　外装タイル

密着張り

（タイル張り用振動機を用いる工法）

［仕様］

1) 打継ぎ目地のシーリング材は3面接着とすることができる。

2) 打継ぎ目地のシーリング材の上に貧調合モルタル（容積比＝1（モルタル）：4（砂））とする。

［特記事項］

1) 伸縮調整目地の位置

2) コンクリート素地面の工法及び範囲

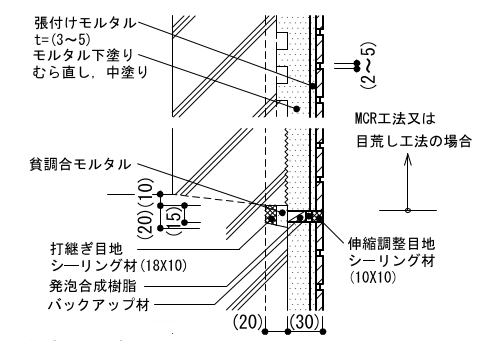

2-01-5　外装タイル

改良積上げ張り

［仕様］

1) 打継ぎ目地のシーリング材は3面接着とすることができる。

2) 打継ぎ目地のシーリング材の上に貧調合モルタル（容積比＝1（モルタル）：4（砂））とする。

［特記事項］

1) 伸縮調整目地の位置

2) コンクリート素地面の工法及び範囲

2-01-6　外装タイル

改良圧着張り

［仕様］

1) 打継ぎ目地のシーリング材は3面接着とすることができる。

2) 打継ぎ目地のシーリング材の上に貧調合モルタル（容積比＝1（モルタル）：4（砂））とする。

［特記事項］

1) 伸縮調整目地の位置

2) コンクリート素地面の工法及び範囲

2-01-7　外装タイル

マスク張り

（ユニットタイルの場合）

［仕様］

1) 打継ぎ目地のシーリング材は3面接着とすることができる。

2) 打継ぎ目地のシーリング材の上に貧調合モルタル（容積比＝1（モルタル）：4（砂））とする。

［特記事項］

1) 伸縮調整目地の位置

2) コンクリート素地面の工法及び範囲

2-01-8　外装タイル

モザイクタイル張り

（ユニットタイルの場合）

［仕様］

1) 打継ぎ目地のシーリング材は3面接着とすることができる。

2) 打継ぎ目地のシーリング材の上に貧調合モルタル（容積比＝1（モルタル）：4（砂））とする。

［特記事項］

1) 伸縮調整目地の位置

2) コンクリート素地面の工法及び範囲

2-01-9　外装タイル

タイル型わく先付け

（打込み）

［仕様］

1) 打継ぎ目地のシーリング材は3面接着とすることができる。

2) 打継ぎ目地のシーリング材の上に貧調合モルタル（容積比＝1（モルタル）：4（砂））とする。

［特記事項］

伸縮調整目地の位置

2-01-10　外装タイル

接着剤張り

［仕様］

1) 打継ぎ目地のシーリング材は3面接着とすることができる。

2) 打継ぎ目地のシーリング材の上に貧調合モルタル（容積比＝1（モルタル）：4（砂））とする。

［特記事項］

1) 伸縮調整目地の位置

2) コンクリート素地面の工法及び範囲

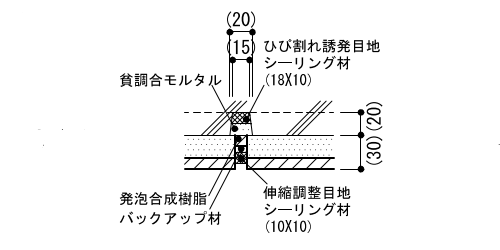

2-01-11　ひび割れ誘発目地

ひび割れ誘発目地平面

（各工法共通）

［仕様］

1) ひび割れ誘発目地のシーリング材は3面接着とすることができる。

2) ひび割れ誘発目地のシーリング材の上に貧調合モルタル（容積比＝1（モルタル）：4（砂））とする。

2-01-12　ひび割れ誘発目地

ひび割れ誘発目地平面

（接着剤張りの場合）

［仕様］

1) ひび割れ誘発目地のシーリング材は3面接着とすることができる。

2) ひび割れ誘発目地のシーリング材の上に貧調合モルタル（容積比＝1（モルタル）：4（砂））とする。

このページは、国土交通省のウェブサイトで公開されている官庁営繕の技術基準 建築工事標準詳細図 平成28年版をウェブページ化したものです。
