2-12-1,2 壁取合い：腰壁（化粧合板、堅羽目板張り）／平成28年版 建築工事標準詳細図

2-12-1　化粧合板腰壁（天然木練付）
（ボーダー、コーナー、目地、建具取合い）

2-12-2　竪羽目板張り腰壁
（ボーダー、コーナー、目地、建具取合い）

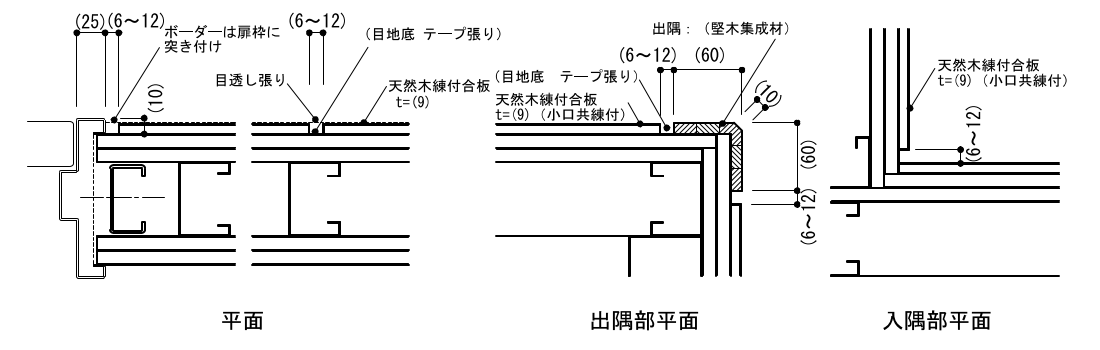

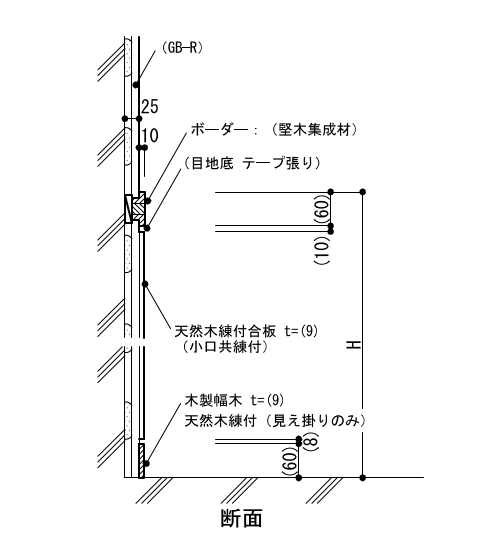

2-12-1　化粧合板腰壁（天然木練付）（ボーダー、コーナー、目地、建具取合い）

軽量鉄骨壁下地の場合

コンクリート壁下地の場合

軽量鉄骨壁下地の場合

コンクリート壁下地の場合

［特記事項］

1) H

2) 樹種

3) 合板の厚さ

4) 塗装の種類

5) 目地底の種類

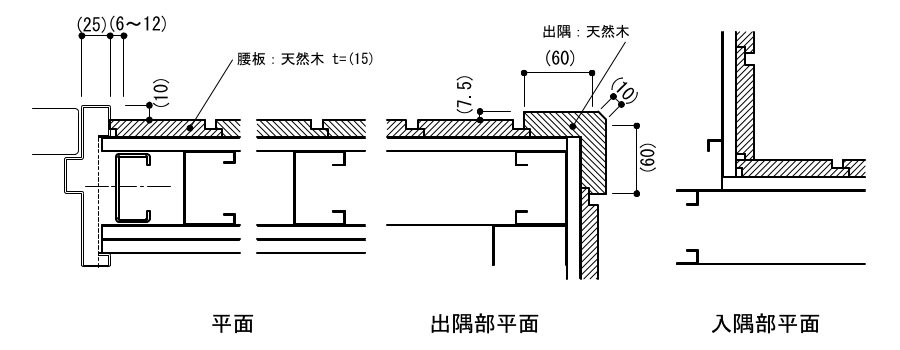

2-12-2　竪羽目板張り腰壁（ボーダー、コーナー、目地、建具取合い）

軽量鉄骨壁下地の場合

コンクリート壁下地の場合

軽量鉄骨壁下地の場合

コンクリート壁下地の場合

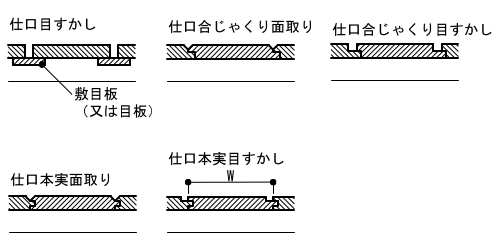

竪羽目板張りの種類

［特記事項］

1) H

2) 樹種

3) 塗装の種類

4) 竪羽目板張りの種類

5) 目地底の種類

6) 小口の仕上げ

このページは、国土交通省のウェブサイトで公開されている官庁営繕の技術基準 建築工事標準詳細図 平成28年版をウェブページ化したものです。
