2-22-1 軽量鉄骨壁下地：下地張りのある場合／平成28年版 建築工事標準詳細図

開口部上枠と天井面が接している場合

開口部上枠と天井面が離れている場合

断面　頭部　断熱材ありの場合の取合い

断面　頭部　ランナーが野縁と直角の場合

断面　頭部　ランナーが野縁と平行の場合

断面　頭部　2室の天井高が異なる場合

断面　脚部

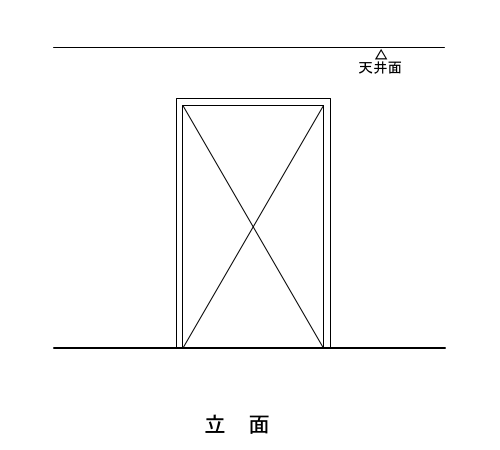

開口部上枠と天井面が接している場合

［仕様］

1) スタッド及び開口部補強材等の断面寸法は、公共標仕（建）表14.5.1の65形を示す。

2) 開口部補強材及び補強材取付け用金物は、防錆処理を行ったものとする。

また、溶接箇所は錆止め塗料を塗布する。

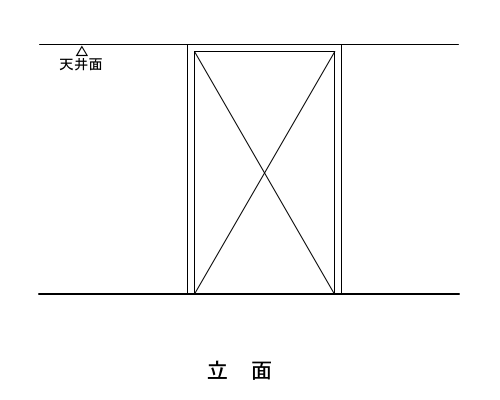

開口部上枠と天井面が離れている場合

［仕様］

1) スタッド及び開口部補強材等の断面寸法は、公共標仕（建）表14.5.1の65形を示す。

2) 開口部補強材及び補強材取付け用金物は、防錆処理を行ったものとする。

また、溶接箇所は錆止め塗料を塗布する。

断面　頭部　断熱材ありの場合の取合い

［特記事項］

1) 断熱材の有無及び断熱補修材の材種

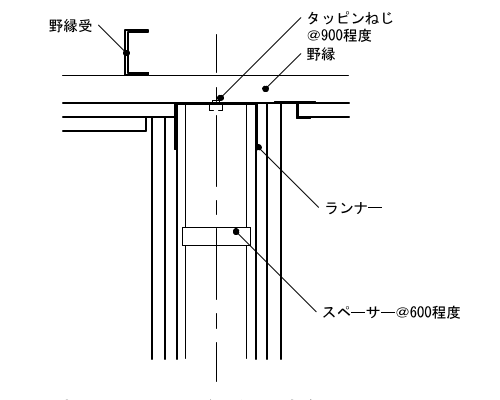

断面　頭部　ランナーが野縁と直角の場合

断面　頭部　ランナーが野縁と平行の場合

断面　頭部　2室の天井高が異なる場合

［仕様］

1) スタッド及び開口部補強材等の断面寸法は、公共標仕（建）表14.5.1の65形を示す。

2) 開口部補強材及び補強材取付け用金物は、防錆処理を行ったものとする。

また、溶接箇所は錆止め塗料を塗布する。

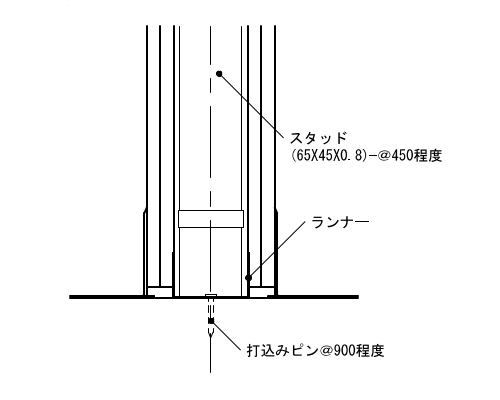

断面　脚部

［仕様］

1) スタッド及び開口部補強材等の断面寸法は、公共標仕（建）表14.5.1の65形を示す。
