2-24-1～8 軽量鉄骨壁下地：各部取合い／平成28年版 建築工事標準詳細図

［注］2-24-1,5と2-24-2,6と2-24-3,7はPDF版では同じ名称のため、［ ］書きの説明を加えています。

2-24-1　T形取合い［下地張りのない場合］

2-24-2　L形取合い［下地張りのない場合］

2-24-3　壁取合い［下地張りのない場合］

2-24-4　壁取合い（ハット型目地）

2-24-5　T形取合い［下地張りのある場合］

2-24-6　L形取合い［下地張りのある場合］

2-24-7　壁取合い［下地張りのある場合］

2-24-8　サッシ取合い

2-24-1　T形取合い［下地張りのない場合］

［仕様］

1) スタッドの断面寸法は、公共標仕（建）14.5.1の65形の場合を示す。

2) ボード類の厚さが6mm以下の場合は、目地幅を5mm程度とする。

3) 見え隠れは、錆止め塗料塗りとする。

［特記事項］

1) ボードの種別、厚さ

2) 目地処理の種別

2-24-2　L形取合い［下地張りのない場合］

目透しの場合

継目処理の場合

［仕様］

1) スタッドの断面寸法は、公共標仕（建）14.5.1の65形の場合を示す。

2) ボード類の厚さが6mm以下の場合は、目地幅を5mm程度とする。

3) 見え隠れは、錆止め塗料塗りとする。

［特記事項］

1) ボードの種別、厚さ

2) 目地処理の種別

2-24-3　壁取合い［下地張りのない場合］

目透しの場合

継目処理の場合

［仕様］

1) スタッドの断面寸法は、公共標仕（建）14.5.1の65形の場合を示す。

2) ボード類の厚さが6mm以下の場合は、目地幅を5mm程度とする。

3) 見え隠れは、錆止め塗料塗りとする。

［特記事項］

1) ボードの種別、厚さ

2) 目地処理の種別

3) 見切縁の材種

4) 断熱材の有無

2-24-4　壁取合い（ハット型目地）

一重張

二重張

［仕様］

1) スタッドの断面寸法は、公共標仕（建）14.5.1の65形の場合を示す。

2) ボード類の厚さが6mm以下の場合は、目地幅を5mm程度とする。

3) 見え隠れは、錆止め塗料塗りとする。

［特記事項］

1) ボードの種別、厚さ

2) ハット型目地の材質

2-24-5　T形取合い［下地張りのある場合］

耐火壁の場合

［仕様］

1) スタッドの断面寸法は、公共標仕（建）14.5.1の65形の場合を示す。

2) ボード類の厚さが6mm以下の場合は、目地幅を5mm程度とする。

3) 見え隠れは、錆止め塗料塗りとする。

［特記事項］

1) ボードの種別、厚さ

2) 目地処理の種別

2-24-6　L形取合い［下地張りのある場合］

目透しの場合

継目処理の場合

［仕様］

1) スタッドの断面寸法は、公共標仕（建）14.5.1の65形の場合を示す。

2) ボード類の厚さが6mm以下の場合は、目地幅を5mm程度とする。

3) 見え隠れは、錆止め塗料塗りとする。

［特記事項］

1) ボードの種別、厚さ

2) 目地処理の種別

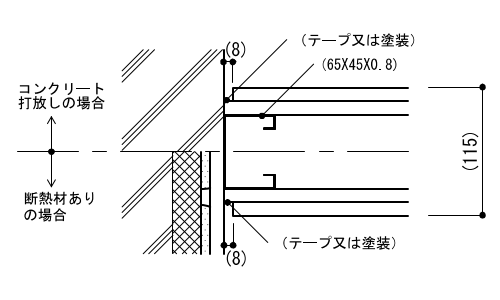

2-24-7　壁取合い［下地張りのある場合］

目透しの場合

継目処理の場合

［仕様］

1) スタッドの断面寸法は、公共標仕（建）14.5.1の65形の場合を示す。

2) ボード類の厚さが6mm以下の場合は、目地幅を5mm程度とする。

3) 見え隠れは、錆止め塗料塗りとする。

［特記事項］

1) ボードの種別、厚さ

2) 目地処理の種別

3) 見切縁の材種

4) 断熱材の有無

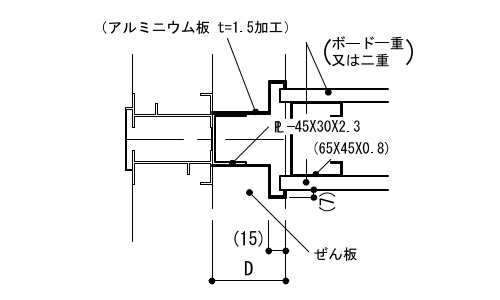

2-24-8　サッシ取合い

サッシ方立部分 平面

断面

［仕様］

1) スタッドの断面寸法は、公共標仕（建）14.5.1の65形の場合を示す。

2) 見え隠れは、錆止め塗料塗りとする。

3) アルミニウム板の表面処理の種別は建具の種別と同じとする。

［特記事項］

1) ボードの種別、厚さ

2) 断熱補修材の材種、ぜん板・額縁のD寸法
