3-11-1～12 天井取合い：壁－天井／平成28年版 建築工事標準詳細図

［注］3-11-1～4と3-11-5～8と3-11-9,10と3-11-11,12はPDF版では同じ名称のため、［ ］書きの説明を加えています。

3-11-1　天井付き目地（壁せっこうボード下地）［テープ又は塗装］

3-11-2　天井付き目地（壁打放しコンクリート下地）［テープ又は塗装］

3-11-3　天井付き目地（壁せっこうボード下地）［見切縁］

3-11-4　天井付き目地（壁打放しコンクリート下地）［見切縁］

3-11-5　天井付き目地（軽量鉄骨壁下地）［テープ又は塗装　下地張りなしの場合］

3-11-6　天井付き目地（軽量鉄骨壁下地）［テープ又は塗装　下地張りありの場合］

3-11-7　天井付き目地（軽量鉄骨壁下地）［見切縁　下地張りなしの場合］

3-11-8　天井付き目地（軽量鉄骨壁下地）［見切縁　下地張りありの場合］

3-11-9　突付け目地（壁せっこうボード下地）［下地張りなしの場合］

3-11-10　突付け目地（壁せっこうボード下地）［下地張りありの場合］

3-11-11　突付け目地（軽量鉄骨壁下地）［下地張りなしの場合］

3-11-12　突付け目地（軽量鉄骨壁下地）［下地張りありの場合］

3-11-1　天井付き目地（壁せっこうボード下地）［テープ又は塗装］

［仕様］

1) 適用範囲は、公共標仕（建）14.4.1による。

2) 壁取合い部の野縁は、ダブル野縁（W）を使用する。

3-11-2　天井付き目地（壁打放しコンクリート下地）［テープ又は塗装］

［仕様］

1) 適用範囲は、公共標仕（建）14.4.1による。

2) 壁取合い部の野縁は、シングル野縁（S）を使用する。

3-11-3　天井付き目地（壁せっこうボード下地）［見切縁］

［仕様］

1) 適用範囲は、公共標仕（建）14.4.1による。

2) 壁取合い部の野縁は、ダブル野縁（W）を使用する。

［特記事項］

1) 見切縁の材種

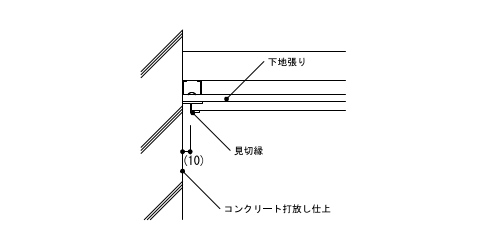

3-11-4　天井付き目地（壁打放しコンクリート下地）［見切縁］

［仕様］

1) 適用範囲は、公共標仕（建）14.4.1による。

2) 壁取合い部の野縁は、シングル野縁（S）を使用する。

［特記事項］

1) 見切縁の材種

3-11-5　天井付き目地（軽量鉄骨壁下地）［テープ又は塗装　下地張りなしの場合］

［仕様］

1) 適用範囲は、公共標仕（建）14.4.1による。

2) 壁取合い部の野縁は、ダブル野縁（W）を使用する。

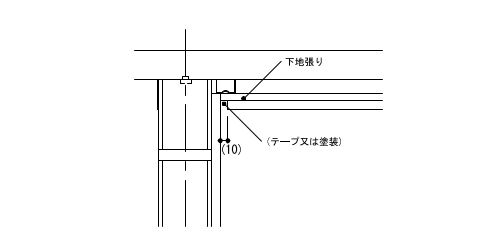

3-11-6　天井付き目地（軽量鉄骨壁下地）［テープ又は塗装　下地張りありの場合］

［仕様］

1) 適用範囲は、公共標仕（建）14.4.1による。

2) 壁取合い部の野縁は、シングル野縁（S）を使用する。

3-11-7　天井付き目地（軽量鉄骨壁下地）［見切縁　下地張りなしの場合］

［仕様］

1) 適用範囲は、公共標仕（建）14.4.1による。

2) 壁取合い部の野縁は、ダブル野縁（W）を使用する。

［特記事項］

1) 見切縁の材種

3-11-8　天井付き目地（軽量鉄骨壁下地）［見切縁　下地張りありの場合］

［仕様］

1) 適用範囲は、公共標仕（建）14.4.1による。

2) 壁取合い部の野縁は、シングル野縁（S）を使用する。

［特記事項］

1) 見切縁の材種

3-11-9　突付け目地（壁せっこうボード下地）［下地張りなしの場合］

［仕様］

1) 適用範囲は、公共標仕（建）14.4.1による。

2) 壁取合い部の野縁は、ダブル野縁（W）を使用する。

［特記事項］

1) 見切縁の材種

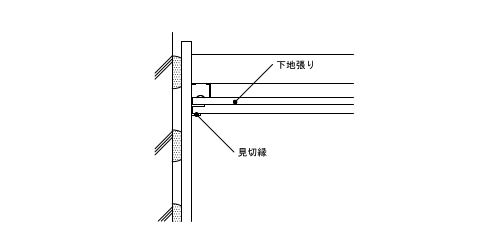

3-11-10　突付け目地（壁せっこうボード下地）［下地張りありの場合］

［仕様］

1) 適用範囲は、公共標仕（建）14.4.1による。

2) 壁取合い部の野縁は、シングル野縁（S）を使用する。

［特記事項］

1) 見切縁の材種

3-11-11　突付け目地（軽量鉄骨壁下地）［下地張りなしの場合］

［仕様］

1) 適用範囲は、公共標仕（建）14.4.1による。

2) 壁取合い部の野縁は、ダブル野縁（W）を使用する。

［特記事項］

1) 見切縁の材種

3-11-12　突付け目地（軽量鉄骨壁下地）［下地張りありの場合］

［仕様］

1) 適用範囲は、公共標仕（建）14.4.1による。

2) 壁取合い部の野縁は、シングル野縁（S）を使用する。

［特記事項］

1) 見切縁の材種

このページは、国土交通省のウェブサイトで公開されている官庁営繕の技術基準 建築工事標準詳細図 平成28年版をウェブページ化したものです。
