3-31-1～3 カーテンボックス：鋼製、アルミニウム製／平成28年版 建築工事標準詳細図

［注］3-31-1と3-31-2はPDF版では同じ名称のため、［ ］書きの説明を加えています。

3-31-1　鋼製埋込み形［天井ボードを受けない場合］

3-31-2　鋼製埋込み形［天井ボードを受ける場合］

3-31-3　アルミニウム製埋込み形

カーテンボックスの標準寸法

3-31-1　鋼製埋込み形［天井ボードを受けない場合］

［仕様］

1) 鉄面は錆止め塗料塗りとする。

2) 吊ボルト端部の持出しは、50mm以下とする。

3) 鋼板は公共標仕（建）16.4.3(a)(1)による表面処理亜鉛めっき鉄板とする。

4) 吊りボルト及びインサートは、軽量鉄骨天井下地の吊りボルト、インサートと同材とする。

5) 断熱材を貫通するインサートは、熱橋防止を考慮したインサートとする。

［特記事項］

1) W、H、D

2) サイドカバーの有無

3) 断熱材の有無及び断熱補強材の材種

4) 鉄部の塗装の種別

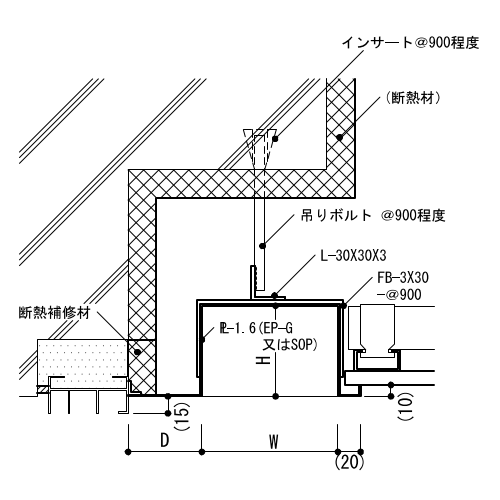

3-31-2　鋼製埋込み形［天井ボードを受ける場合］

［仕様］

1) 鉄面は錆止め塗料塗りとする。

2) 吊ボルト端部の持出しは、50mm以下とする。

3) 鋼板は公共標仕（建）16.4.3(a)(1)による表面処理亜鉛めっき鉄板とする。

4) 吊りボルト及びインサートは、軽量鉄骨天井下地の吊りボルト、インサートと同材とする。

5) 断熱材を貫通するインサートは、熱橋防止を考慮したインサートとする。

［特記事項］

1) W、H、D

2) サイドカバーの有無

3) 断熱材の有無及び断熱補強材の材種

4) 鉄部の塗装の種別

3-31-3　アルミニウム製埋込み形

［仕様］

1) 鉄面は錆止め塗料塗りとする。

2) 吊ボルト端部の持出しは、50mm以下とする。

3) 表面処理は公共標仕（建）表14.2.1による。

4) 吊りボルト及びインサートは、軽量鉄骨天井下地の吊りボルト、インサートと同材とする。

5) 断熱材を貫通するインサートは、熱橋防止を考慮したインサートとする。

［特記事項］

1) W、H、D

2) サイドカバーの有無

3) 断熱材の有無及び断熱補強材の材種

カーテンボックスの標準寸法

分類	種類	W	H	L
A	レース ケースメント ドレープ レース＋ドレープ	150	80	150
B	縦形ブラインド	120	80	150 0
C	横形ブラインド	120	150	0～50
D	レース＋横形ブラインド ケースメント＋横形ブラインド ドレープ＋横形ブラインド 暗幕＋横形ブラインド	180	150	150

備考

1) Lはカーテンボックスの長さが6,000mm程度で開閉は引分けの場合のカーテンのたたみ込み寸法を示す。

2) 鋼製、又はアルミニウム製カーテンボックスにサイドカバーを設ける場合は図-2による。

3) 梁等により取付寸法が50mm以下となる場合は図-3による。
