［注］3-32-2～4と3-32-5～7はPDF版では同じ名称のため、［ ］書きの説明を加えています。
3-32-1 木製埋込み形
3-32-2 木製受け板［サッシ枠と天井が同面、躯体アンカー］
3-32-3 木製受け板［サッシ枠と天井に差あり、躯体アンカー］
3-32-4 木製受け板［天井ボードを受ける場合］
3-32-5 鋼製受け板［サッシ枠と天井が同面、躯体アンカー］
3-32-6 鋼製受け板［サッシ枠と天井に差あり、躯体アンカー］
3-32-7 鋼製受け板［サッシ枠と天井が同面］
3-32-1 木製埋込み形
1) 鉄面は錆止め塗料塗りとする。
2) 吊りボルト及びインサートは、軽量鉄骨天井下地の吊りボルト、インサートと同材とする。
3) 断熱材を貫通するインサートは、熱橋防止を考慮したインサートとする。
［特記事項］
1) W、H、L（3-31による）
2) 木部の塗装の種別
3) 断熱材の有無及び断熱補強材の材種
4) サイドカバーの有無及び取合い

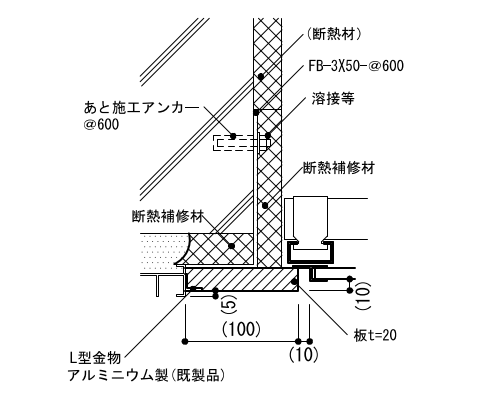

3-32-2 木製受け板［サッシ枠と天井が同面、躯体アンカー］
1) 鉄面は錆止め塗料塗りとする。
［特記事項］
1) L（3-31による）
2) 木部の塗装の種別
3) 断熱材の有無及び断熱補強材の材種

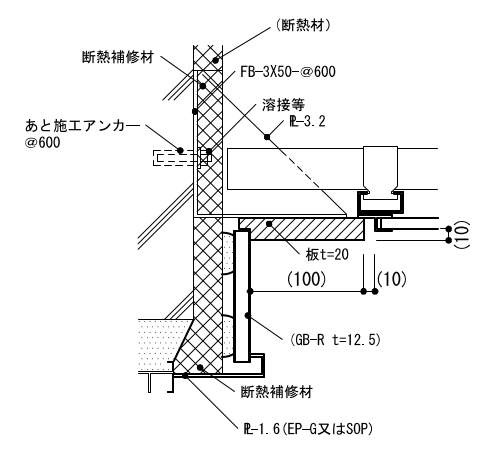

3-32-3 木製受け板［サッシ枠と天井に差あり、躯体アンカー］
1) 鉄面は錆止め塗料塗りとする。
2) 鋼板は公共標仕（建）16.4.3(a)(1)による表面処理亜鉛めっき鉄板とする。
［特記事項］
1) L（3-31による）
2) 木部及び鉄部の塗装の種別
3) 断熱材の有無及び断熱補強材の材種
3-32-4 木製受け板［天井ボードを受ける場合］
1) L（3-31による）
2) 木部の塗装の種別
3) 断熱材の有無及び断熱補強材の材種
3-32-5 鋼製受け板［サッシ枠と天井が同面、躯体アンカー］
1) 鉄面は錆止め塗料塗りとする。
2) 鋼板は公共標仕（建）16.4.3(a)(1)による表面処理亜鉛めっき鉄板とする。
［特記事項］
1) L（3-31による）
2) 鉄部の塗装の種別
3) 断熱材の有無及び断熱補強材の材種

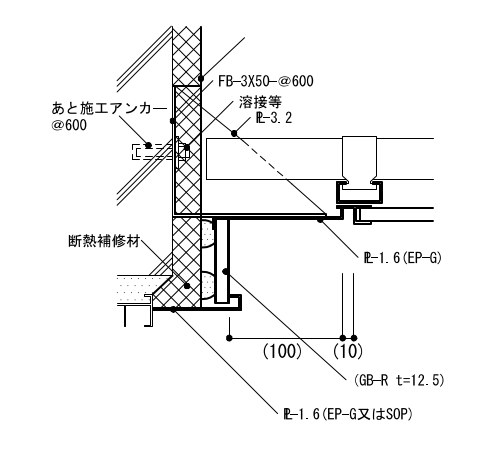

3-32-6 鋼製受け板［サッシ枠と天井に差あり、躯体アンカー］
1) 鉄面は錆止め塗料塗りとする。
2) 鋼板は公共標仕（建）16.4.3(a)(1)による表面処理亜鉛めっき鉄板とする。
［特記事項］
1) L（3-31による）
2) 鉄部の塗装の種別
3) 断熱材の有無及び断熱補強材の材種
3-32-7 鋼製受け板［サッシ枠と天井が同面］
1) 鋼板は公共標仕（建）16.4.3(a)(1)による表面処理亜鉛めっき鉄板とする。
［特記事項］
1) L（3-31による）
2) 鉄部の塗装の種別
3) 断熱材の有無及び断熱補強材の材種
このページは、国土交通省のウェブサイトで公開されている官庁営繕の技術基準 建築工事標準詳細図 平成28年版をウェブページ化したものです。
