3-41-1～2 天井開口部下地補強：照明器具、その他／平成28年版 建築工事標準詳細図

3-41-1　野縁を切断する場合(1)

3-41-2　野縁を切断する場合(2)

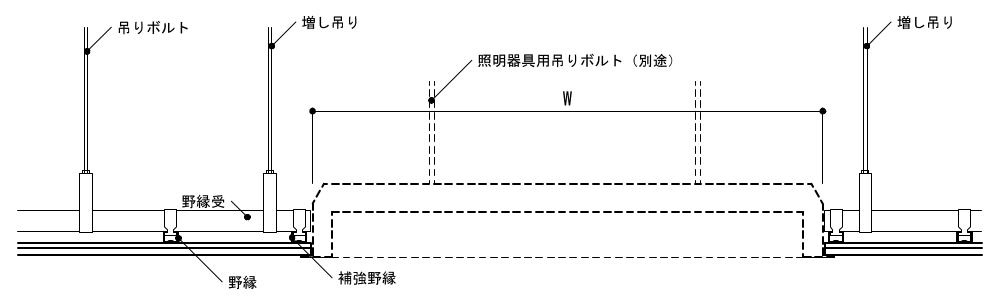

3-41-1　野縁を切断する場合(1)

伏図

A-A断面

B-B断面

［仕様］

1) 補強野縁は野縁と、補強野縁受は野縁受と同材とする。

2) 野縁受のはね出しが300mm以上の場合は、増し吊りを設ける。

［特記事項］

1) W、L

2) 野縁等の種類

3-41-2　野縁を切断する場合(2)

伏図

A-A断面

B-B断面

［仕様］

1) 補強野縁は野縁と、補強野縁受は野縁受と同材とする。

2) 野縁受のはね出しが300mm以上の場合は、増し吊りを設ける。

［特記事項］

1) W、L

2) 野縁等の種類
