3-42-1～2 天井開口部下地補強：天井吹出し口、天井点検口／平成28年版 建築工事標準詳細図

3-42-1　天井吹出口

3-42-2　天井点検口

3-42-1　天井吹出口

伏図

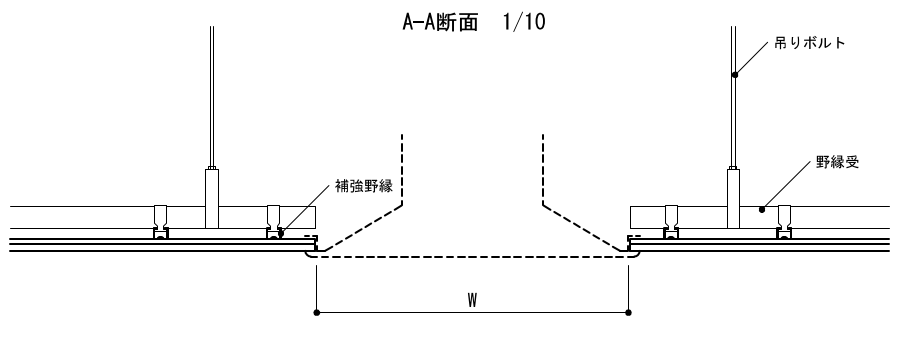

A-A断面

B-B断面

［仕様］

1) 補強野縁は野縁と、補強野縁受は野縁受と同材とする。

2) 野縁受のはね出しが300mm以上の場合は、増し吊りを設ける。

［特記事項］

1) W

2) 野縁等の種類

3-42-2　天井点検口

伏図

A-A断面

B-B断面

［仕様］

1) 補強野縁は野縁と、補強野縁受及び取付け用補強材は野縁受と同材とする。

2) 野縁受のはね出しが300mm以上の場合は、増し吊りを設ける。

3) 天井点検口はアルミニウム製既製品とする。

［特記事項］

1) W、L

2) 野縁等の種類
