4-01-1　建具：形状寸法／平成28年版建築工事標準詳細図

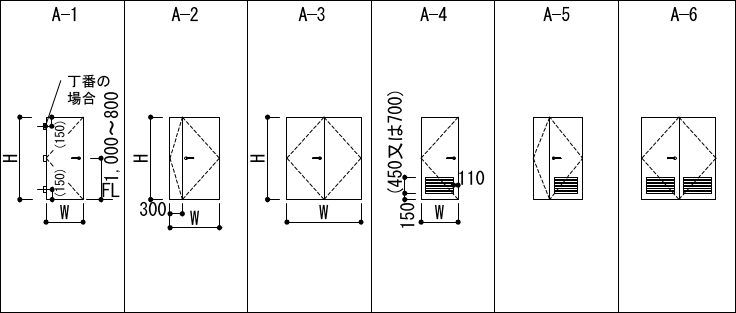

形状及び形状番号　木製・鋼製軽量・鋼製フラッシュ戸

A-1～A-6の寸法は、標準型建具の場合を示す。ただし（）を除く

［特記事項］

1) 木製、鋼製及びアルミニウム製の種別

2) 形状、W、H

3) A-4～-6のがらりの形式及び開口率、W3、H3

形状及び形状番号　木製・鋼製軽量・鋼製ガラス入フラッシュ戸

B-1～B-8の寸法は、標準型建具の場合を示す。ただし（）を除く

［特記事項］

1) 木製、鋼製及びアルミニウム製の種別

2) 形状、W、H

3) B-4～-6、-8のがらりの形式及び開口率、W3、H3

形状及び形状番号　アルミニウム製建具・樹脂製建具

C形状の*印は樹脂製建具対応形状を示す。

［特記事項］

1) 形状、W、W1、H、H1

2) C-1～-6、C-17～-19で、らんまを設ける場合のH2、らんまの形式

3) C-1～-6を連窓とする場合のW（総巾）

形状及び形状番号　ふすま

［特記事項］

1) 形状、W、H

らんまの形式

C-1～-6、C-17～-19のらんま形式を示す。

がらりの形式

扉がらり及び窓がらりの形式を示す。

扉の標準寸法

開き戸の標準を示す。
引違い、片引き、両引きなどの場合はこれに準ずる。

このページは、国土交通省のウェブサイトで公開されている官庁営繕の技術基準建築工事標準詳細図平成28年版をウェブページ化したものです。

ウェブ版建築工事標準詳細図平成28年版
