4-25-1～2 建具取合い：鋼製建具、鋼製軽量建具（ALCパネルの場合）／平成28年版 建築工事標準詳細図

4-25-1　鋼製建具枠

4-25-2　鋼製軽量建具枠

4-25-1　鋼製建具枠

平面

断面

［仕様］

1) ALCパネルは、公共標仕（建）表8.4.3のE種を表わしている。

2) 戸当りゴムは、片開きの場合には縦枠、両開きの場合には上枠に取り付ける。

3) 旗丁番を使用する場合は、掘込み・面付けどちらも可とする。

［特記事項］

1) 枠の塗装の種別

2) 鋼板類の厚さ
（片開き、親子及び両開き戸の1枚の戸の有効開口幅が950mm又は有効高さが2,400mmを超える場合）

3) 下地材の種類

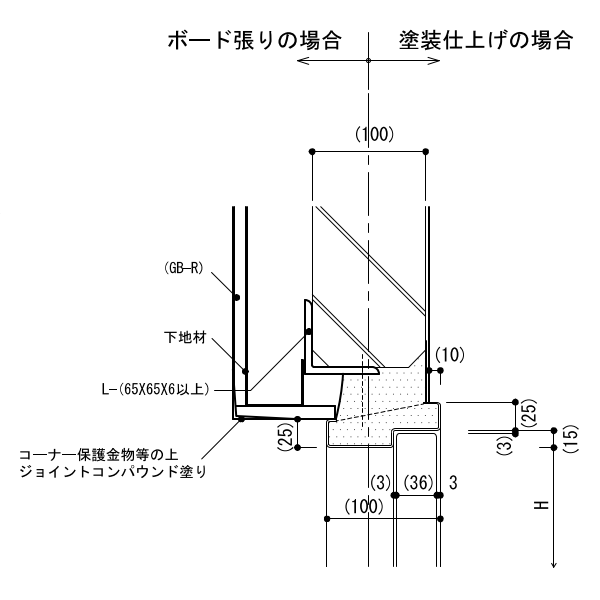

4-25-2　鋼製軽量建具枠

平面

断面

［仕様］

1) ALCパネルは、公共標仕（建）表8.4.3のE種を表わしている。

2) 戸当りゴムは、片開きの場合には縦枠、両開きの場合には上枠に取り付ける。

［特記事項］

1) 枠の塗装の種別

2) 鋼板類の厚さ
（片開き、親子及び両開き戸の1枚の戸の有効開口幅が950mm又は有効高さが2,400mmを超える場合）

3) 下地材の種類

このページは、国土交通省のウェブサイトで公開されている官庁営繕の技術基準 建築工事標準詳細図 平成28年版をウェブページ化したものです。
