4-48-1 建具取合い：防火戸（180度開き）／平成28年版 建築工事標準詳細図

平面

断面

平面

［仕様］

1) ヒューズ装置の場合は、自動閉鎖機構、切込み、開口補強を含む。

2) 煙感知器又は熱感知器連動装置の場合は切込み、開口補強のみとし、吸着板、ラッチ受座は別途とする。

［特記事項］

1) 自動閉鎖機構及び感知装置の種別

2) 枠の塗装の種別

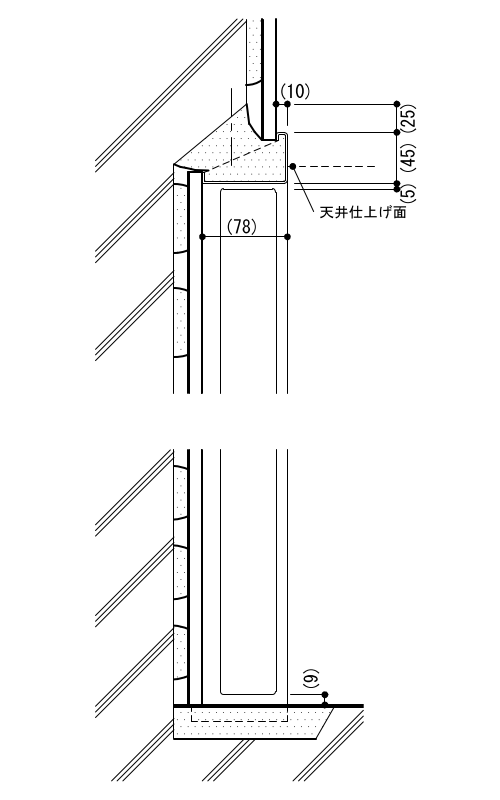

断面

［仕様］

1) ヒューズ装置の場合は、自動閉鎖機構、切込み、開口補強を含む。

2) 煙感知器又は熱感知器連動装置の場合は切込み、開口補強のみとし、吸着板、ラッチ受座は別途とする。

［特記事項］

1) 自動閉鎖機構及び感知装置の種別

2) 枠の塗装の種別
