5-06-1～2 屋根：排水溝／平成28年版 建築工事標準詳細図

5-06-1　外断熱

5-06-2　内断熱

5-06-1　外断熱

［仕様］

1) 排水溝のステンレス金網は径2.6mm、網目寸法50mmとする。

2) 排水溝縁石のプレキャストコンクリートは現場製作又は既製品とする。

3) ルーフドレインまわりは、プレキャストコンクリートは使用せず現場打ちコンクリートとする。

4) 排水溝縁石と排水溝の目地は合わせ、シーリング材又は伸縮目地材で処理する。

［特記事項］

1) 断熱材の材質、厚さ

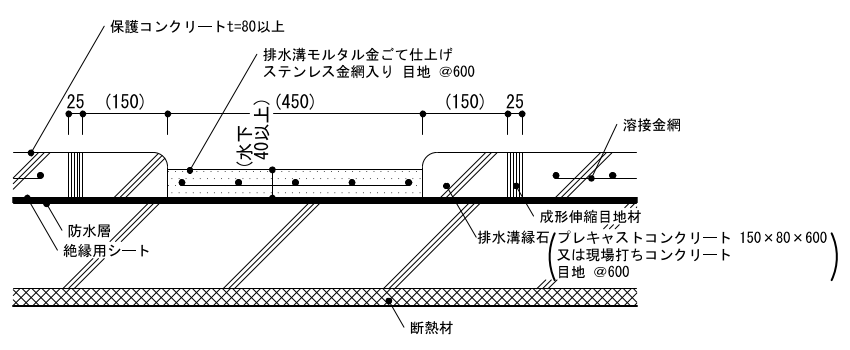

5-06-2　内断熱

［仕様］

1) 排水溝のステンレス金網は径2.6mm、網目寸法50mmとする。

2) 排水溝縁石のプレキャストコンクリートは現場製作又は既製品とする。

3) ルーフドレインまわりは、プレキャストコンクリートは使用せず現場打ちコンクリートとする。

4) 排水溝縁石と排水溝の目地は合わせ、シーリング材又は伸縮目地材で処理する。

［特記事項］

1) 断熱材の材質、厚さ

このページは、国土交通省のウェブサイトで公開されている官庁営繕の技術基準 建築工事標準詳細図 平成28年版をウェブページ化したものです。
