5-11-1～2 屋上取合い：塔屋等の建具取合い／平成28年版 建築工事標準詳細図

［注］5-11-1,2はPDF版では同じ名称のため、［ ］書きの説明を加えています。

5-11-1　塔屋等の建具取合い［立上り部乾式保護材の場合］

5-11-2　塔屋等の建具取合い［立上り部コンクリート押えの場合］

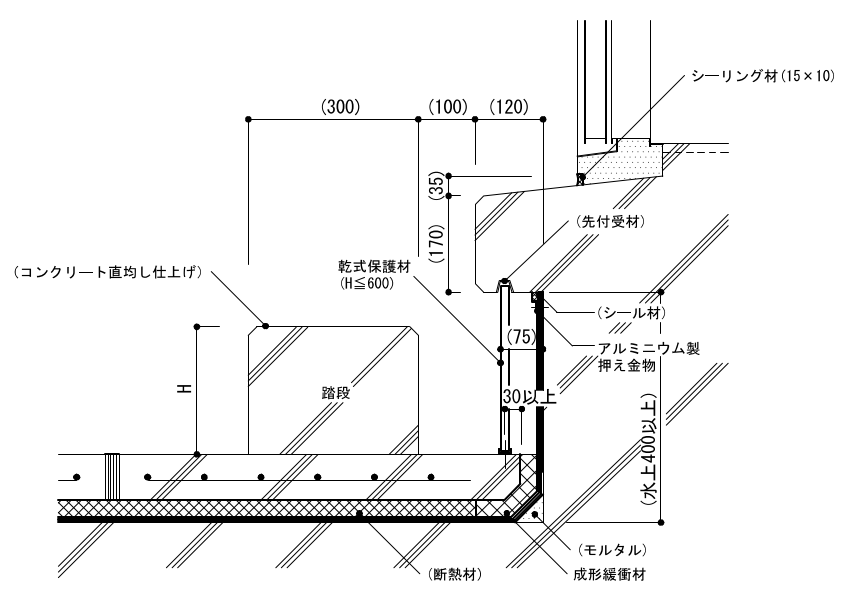

5-11-1　塔屋等の建具取合い［立上り部乾式保護材の場合］

断面

［仕様］

1) 防水層立上り部及び防水層の押さえ等は、5-01～05による。

［特記事項］

1) 踏段の幅、H

2) 枠の塗装の種別

3) 踏段のノンスリップタイプの有無及び種別

4) 建具及び建具取合い

5-11-2　塔屋等の建具取合い［立上り部コンクリート押えの場合］

断面

［仕様］

1) 防水層立上り部及び防水層の押さえ等は、5-01～05による。

［特記事項］

1) 踏段の幅、H

2) 枠の塗装の種別

3) 踏段のノンスリップタイプの有無及び種別

4) 建具及び建具取合い

このページは、国土交通省のウェブサイトで公開されている官庁営繕の技術基準 建築工事標準詳細図 平成28年版をウェブページ化したものです。
