5-32-1～2 ルーフドレイン及び縦どい：配管用炭素鋼管 白管／平成28年版 建築工事標準詳細図

5-32-1　ルーフドレイン及び縦どい継手

5-32-2　掃除口

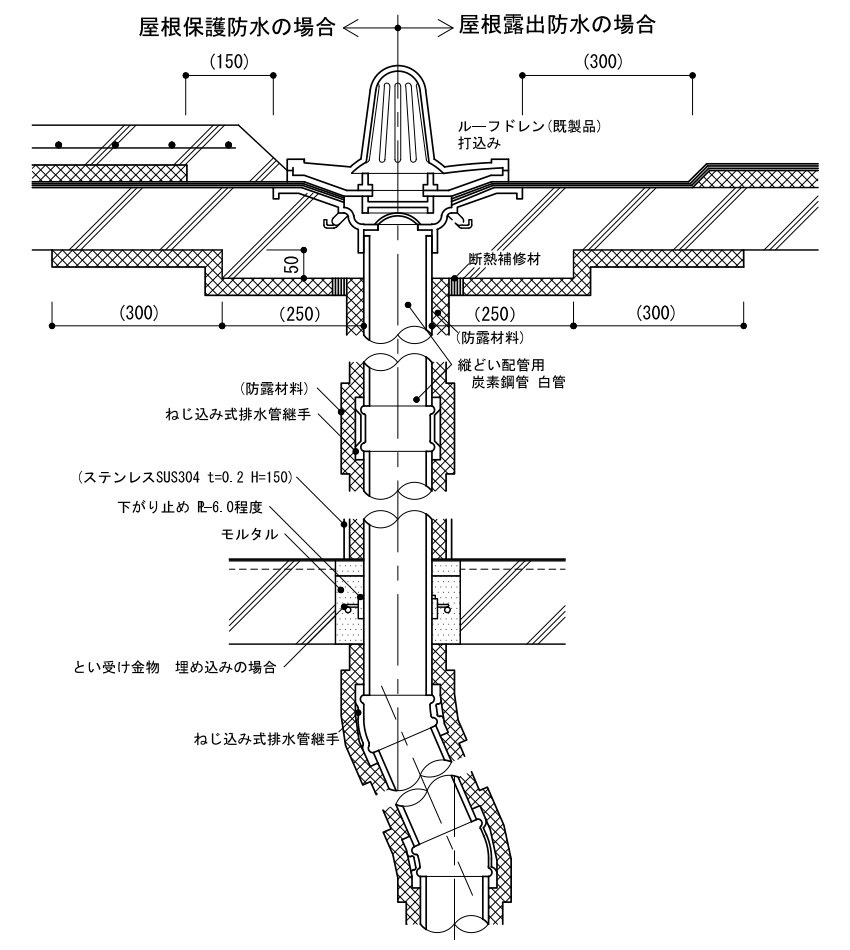

5-32-1　ルーフドレイン及び縦どい継手

断熱防水の場合

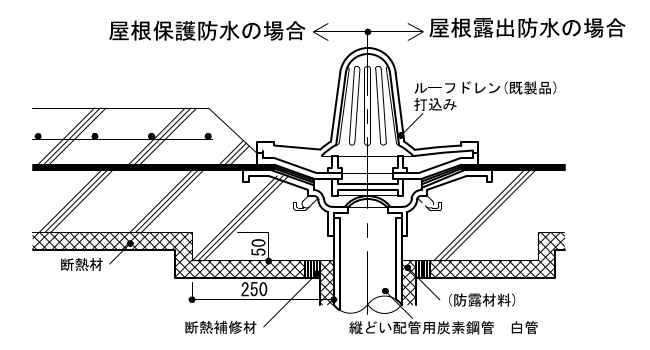

断熱防水でない場合

断熱防水の場合

コンクリート押さえの場合

［特記事項］

1) ルーフドレイン、縦どいの管径

2) 断熱補修材の材種

3) 防露材料の有無及び材種

5-32-2　掃除口

下階等のある場合

下階等のない場合

［仕様］

1) 床上掃除口及び床下掃除口は公共建築工事標準仕様書（機械設備工事編）平成28年版による。

［特記事項］

1) 縦どいの管径

2) 防露材料の有無及び材種
