6-25-1 便所：車いす使用者用便房／平成28年版 建築工事標準詳細図

身体障害者用（JIS型）洗面器を設置する場合

平面

立面・側面

配置例

身体障害者用（JIS型）洗面器を設置する場合

平面

［仕様］

1) 紙巻器及び便器洗浄ボタン及び呼出しボタンの配置は、JIS S 0026に基づくものとする。

［特記事項］

1) 便房の内法寸法

2) ライニングの設置位置、高さ等

3) 手すりの径、材種、表面仕上げ

4) 背もたれの有無

5) 手荷物台の設置

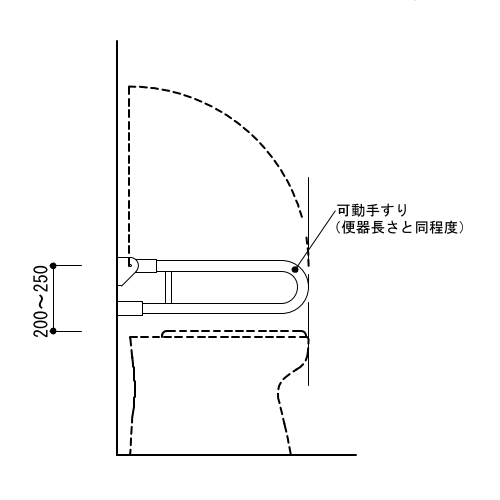

立面・側面

立面

立面

側面

［仕様］

1) 紙巻器及び便器洗浄ボタン及び呼出しボタンの配置は、JIS S 0026に基づくものとする。

［特記事項］

1) ライニングの設置位置、高さ等

2) 手すりの径、材種、表面仕上げ

3) 背もたれの有無

4) 手荷物台の設置

配置例

このページは、国土交通省のウェブサイトで公開されている官庁営繕の技術基準 建築工事標準詳細図 平成28年版をウェブページ化したものです。
