6-26-1～3 便所：多機能便所／平成28年版 建築工事標準詳細図

6-26-1　多機能便所（大型ベッド）

6-26-2　多機能便所（オストメイト用設備）

6-26-3　多機能便所（オストメイト用設備＋大型ベッド）

6-26-1　多機能便所（大型ベッド）

平面

配置例

［仕様］

1) 紙巻器及び便器洗浄ボタン及び呼出しボタンの配置は、JIS S 0026に基づくものとする。

［特記事項］

1) 便房の内法寸法

2) ライニングの設置位置、高さ等

3) 収納式大型ベッドのタイプ及びサイズ

4) 手すりの径、材種、表面仕上げ

5) 便器背もたれの有無

6) 手荷物置台の設置

6-26-2　多機能便所（オストメイト用設備）

平面

配置例

［仕様］

1) 紙巻器及び便器洗浄ボタン及び呼出しボタンの配置は、JIS S 0026に基づくものとする。

［特記事項］

1) 便房の内法寸法

2) ライニングの設置位置、高さ等

3) 収納式着替え台のサイズ

4) 手すりの径、材種、表面仕上げ

5) 便器背もたれの有無

6) 手荷物置台の設置

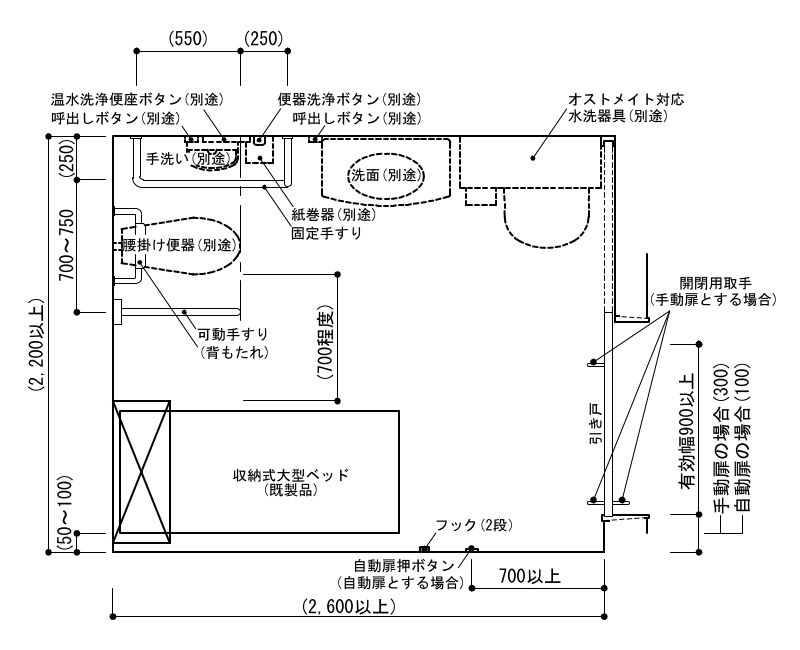

6-26-3　多機能便所（オストメイト用設備＋大型ベッド）

平面

配置例

［仕様］

1) 紙巻器及び便器洗浄ボタン及び呼出しボタンの配置は、JIS S 0026に基づくものとする。

［特記事項］

1) 便房の内法寸法

2) ライニングの設置位置、高さ等

3) 収納式大型ベッドのタイプ及びサイズ

4) 手すりの径、材種、表面仕上げ

5) 便器背もたれの有無

6) 手荷物置台の設置

このページは、国土交通省のウェブサイトで公開されている官庁営繕の技術基準 建築工事標準詳細図 平成28年版をウェブページ化したものです。
