6-28-1～5 便所：手すり、ライニング／平成28年版 建築工事標準詳細図

6-28-1　小便器手すり

6-28-2　洗面器手すり

6-28-3　ライニング（軽量鉄骨壁下地）

6-28-4　手すり詳細（軽量鉄骨壁下地）

6-28-5　手すり詳細（コンクリート）

6-28-1　小便器手すり

平面

立面

側面

［特記事項］

1) 手すりの位置、径、材種、表面仕上げ

6-28-2　洗面器手すり

平面

立面

側面

［特記事項］

1) 手すりの位置、径、材種、表面仕上げ

2) 洗面器手すりのL

6-28-3　ライニング（軽量鉄骨壁下地）

断面

［特記事項］

1) 指定仕上材の種類

2) 器具取付箇所下地補強

6-28-4　手すり詳細（軽量鉄骨壁下地）

断面

［特記事項］

1) 手すりの径、材種、表面仕上げ

6-28-5　手すり詳細（コンクリート）

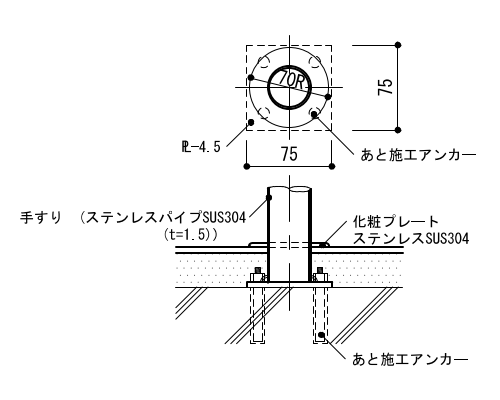

床面取付けの場合

壁取付けの場合

［特記事項］

1) 手すりの径、材種、表面仕上げ

2) 指定仕上材の種類

このページは、国土交通省のウェブサイトで公開されている官庁営繕の技術基準 建築工事標準詳細図 平成28年版をウェブページ化したものです。
