6-44-1～3 和室：壁回り（ポリスチレンフォーム床下地材の場合）／平成28年版 建築工事標準詳細図

6-44-1　壁回り（木造壁の場合）

6-44-2　壁回り（鉄筋コンクリート壁の場合）

6-44-3　壁回り（軽量鉄骨壁の場合）

6-44-1　壁回り（木造壁の場合）

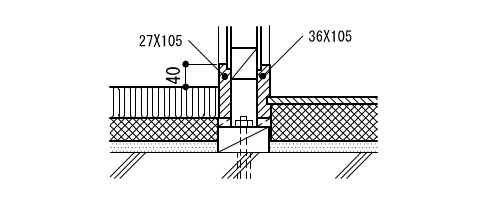

幅木を設ける場合

T形取合い　平面

［仕様］

1) 木部は塗装なしとする。

2) ポリスチレンフォーム床下地材は、製造所の仕様による。

［特記事項］

1) ポリスチレンフォーム床下地材の厚さ

2) 和室内の幅木の有無

3) フローリングの種別（縁甲板を含む）及び厚さ

4) 畳寄せ、幅木等の材種

5) H

6-44-2　壁回り（鉄筋コンクリート壁の場合）

板幅150以上900未満の場合

一般の場合

幅木を設ける場合

床板張り・幅木を設ける場合

A部詳細

T形取合い　平面

［仕様］

1) 木部は塗装なしとする。

2) ポリスチレンフォーム床下地材は、製造所の仕様による。

［特記事項］

1) ポリスチレンフォーム床下地材の厚さ

2) 和室内の幅木の有無

3) フローリングの種別（縁甲板を含む）及び厚さ

4) 板幅

5) 畳寄せ、幅木等の材種

6) H

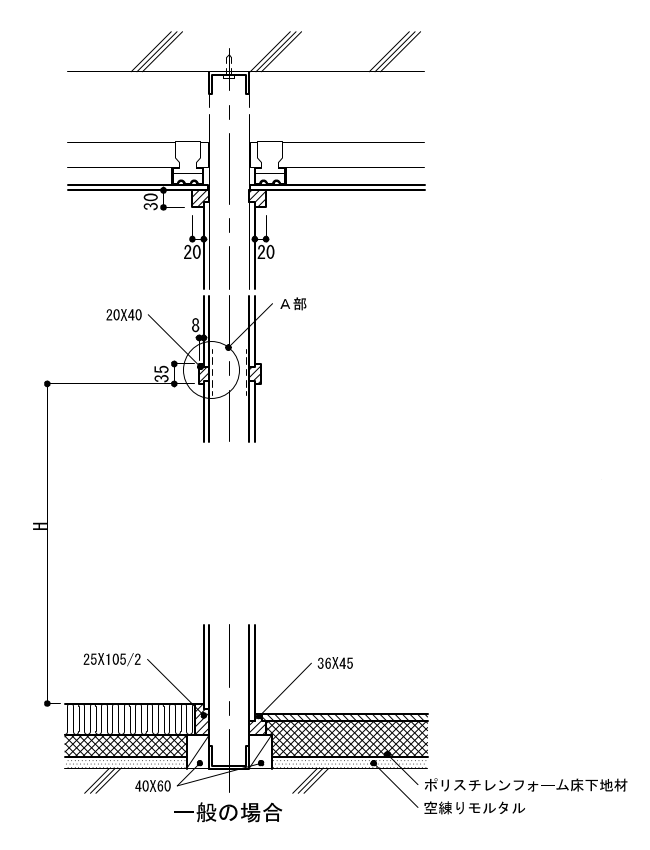

6-44-3　壁回り（軽量鉄骨壁の場合）

幅木を設ける場合

A部詳細

T形取合い　平面

［仕様］

1) 木部は塗装なしとする。

2) ポリスチレンフォーム床下地材は、製造所の仕様による。

［特記事項］

1) ポリスチレンフォーム床下地材の厚さ

2) 和室内の幅木の有無

3) フローリングの種別（縁甲板を含む）及び厚さ

4) 畳寄せ、幅木等の材種

5) H
