6-45-1～3 床取合い：上がりがまち／平成28年版 建築工事標準詳細図

［注］6-45-2,3はPDF版では同じ名称のため、［ ］書きの説明を加えています。

6-45-1　上がりがまち（150≦H≦200）

6-45-2　上がりがまち（200＜H≦300）［木製幅木の場合］

6-45-3　上がりがまち（200＜H≦300）［ビニル幅木の場合］

6-45-1　上がりがまち（150≦H≦200）

根太が上がりがまちに平行の場合（畳部分）

根太が上がりがまちに平行の場合（フローリング部分）

根太が上がりがまちに直角の場合（畳部分）

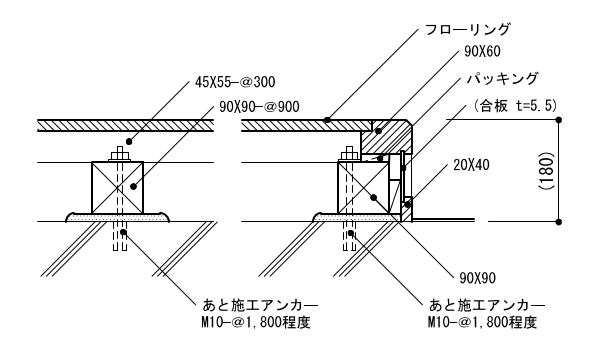

根太が上がりがまちに直角の場合（フローリング部分）

畳部分にポリスチレンフォーム床下地材を使用する場合（畳部分）

畳部分にポリスチレンフォーム床下地材を使用する場合（フローリング部分）

［仕様］

1) ポリスチレンフォーム床下地材は、製造所の仕様による。

［特記事項］

1) 床仕上げ材の種類、下地張りの有無、塗装の種別

2) ポリスチレンフォーム床下地材の厚さ

3) フローリングの種別及び厚さ

6-45-2　上がりがまち（200＜H≦300）［木製幅木の場合］

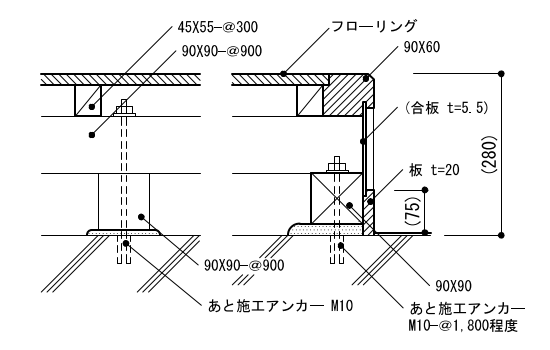

根太が上がりがまちに平行の場合

根太が上がりがまちに直角の場合

［特記事項］

1) 床仕上げ材の種類、下地張りの有無、塗装の種別

2) フローリングの種別及び厚さ

6-45-3　上がりがまち（200＜H≦300）［ビニル幅木の場合］

根太が上がりがまちに平行の場合

根太が上がりがまちに直角の場合

［特記事項］

1) 床仕上げ材の種類、下地張りの有無、塗装の種別

2) フローリングの種別及び厚さ

このページは、国土交通省のウェブサイトで公開されている官庁営繕の技術基準 建築工事標準詳細図 平成28年版をウェブページ化したものです。
