7-21-1 煙突：成形パイプ打込み（ディーゼル方式の場合）／平成28年版 建築工事標準詳細図

断面

平面

灰出し口

断面

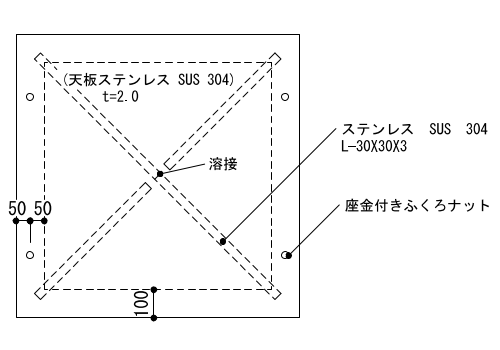

天板を設ける場合

天板を設けない場合

［仕様］

1) ディーゼル方式の場合に適用する。

2) 煙突用成形ライニング材建込みに紙製円筒型わく（ピアノ線巻き）を使用する場合は、コンクリート硬化後円筒型わくは撤去する。

3) 天板、カバープレートのステンレス仕上げはNo.2B程度とする。

［特記事項］

1) T、L1、L2、H1、H2、h

2) 煙突用成形ライニング材の材種、接合部の材種

3) 煙突用成形ライニング材内の耐酸耐熱塗料塗布の有無と位置

4) 天板の有無

5) 屋根防水との取合い

平面

最上部

E部

D部

C部

B部

配筋はC部と同じ

A部

配筋はC部と同じ

［仕様］

1) ディーゼル方式の場合に適用する。

2) 煙突用成形ライニング材建込みに紙製円筒型わく（ピアノ線巻き）を使用する場合は、コンクリート硬化後円筒型わくは撤去する。

3) 配筋はH2が3,000mm以下の場合に適用する。

4) E部および最上部平面は、天板を設ける場合を示す。

5) 天板、カバープレートのステンレス仕上げはNo.2B程度とする。

［特記事項］

1) T、L2

2) 煙突用成形ライニング材の材種、接合部の材種

3) 煙突用成形ライニング材内の耐酸耐熱塗料塗布の有無と位置

4) H2が3,000mm以上の場合の配筋

5) 天板の有無

6) 排水管の経路

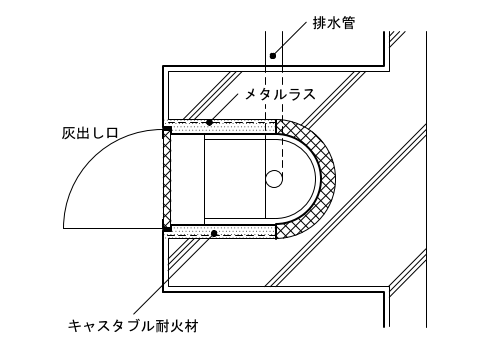

灰出し口

このページは、国土交通省のウェブサイトで公開されている官庁営繕の技術基準 建築工事標準詳細図 平成28年版をウェブページ化したものです。
