8-13-1 木製ファンコイルユニットカバー／平成28年版 建築工事標準詳細図

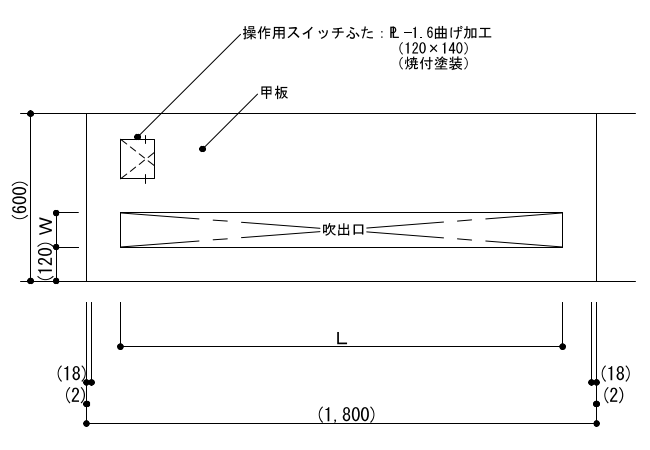

平面（上部）

平面（C-C）

立面

断面

断面詳細

平面（上部）

［特記事項］

1) 吹出口のW、L

平面（C-C）

［特記事項］

1) 樹種

立面

A部詳細

［仕様］

1) 床はフリーアクセスフロア納まりを示す。

［特記事項］

1) 樹種

2) 木部の塗装

断面

［仕様］

1) 床はフリーアクセスフロア納まりを示す。

［特記事項］

1) 樹種

2) 木部の塗装

3) 吹出口のW

断面詳細

B部詳細

［仕様］

1) 床はフリーアクセスフロア納まりを示す。

［特記事項］

1) 樹種

2) 木部の塗装

3) 吹出口のW
