8-21-1～3 くつふきマット／平成28年版 建築工事標準詳細図

8-21-1　くつふきマット（屋内用）

8-21-2　くつふきマット（排水付き）

8-21-3　くつふきマット（泥だまり、排水付き）

8-21-1　くつふきマット（屋内用）

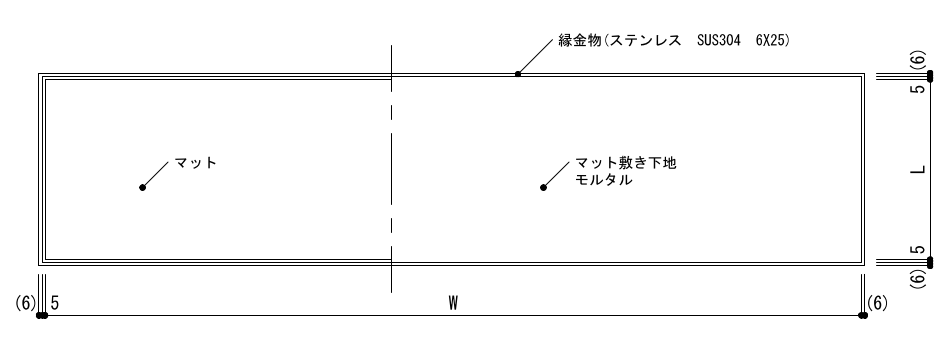

平面

断面

［仕様］

1) 塩化ビニル製、塩化ゴム製などの既製品とする。

［特記事項］

1) W、L

2) マットの材質、高さ（厚さ）

8-21-2　くつふきマット（排水付き）

平面

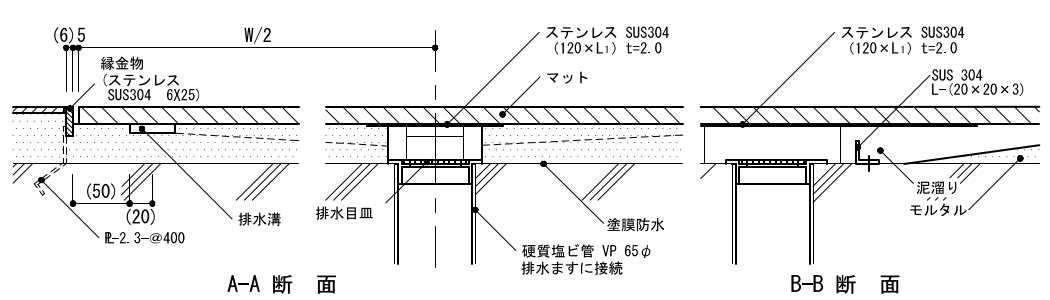

断面

［仕様］

1) 塩化ビニル製、塩化ゴム製などの既製品とする。

［特記事項］

1) W、L、L1

2) マットの材質、高さ（厚さ）

8-21-3　くつふきマット（泥だまり、排水付き）

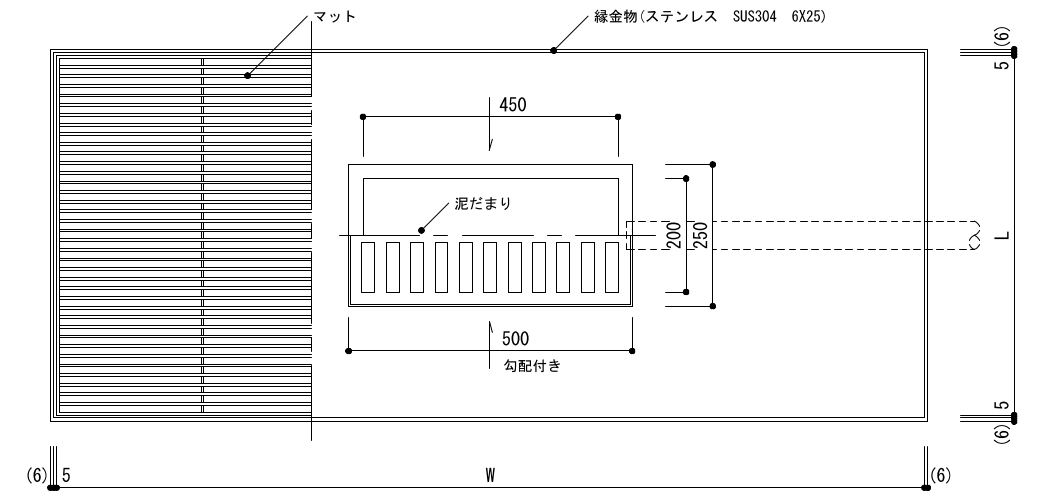

平面

断面

［仕様］

1) 側溝のふた及び枠は、溶融亜鉛めっきとする。

2) ステンレス製などの既製品とする。

［特記事項］

1) W、L

2) マットの材質、高さ（厚さ）

3) 溶融亜鉛めっきの種別

このページは、国土交通省のウェブサイトで公開されている官庁営繕の技術基準 建築工事標準詳細図 平成28年版をウェブページ化したものです。
