8-31-1～3 雑金物：タラップ／平成28年版 建築工事標準詳細図

［注］8-31-1,2はPDF版では同じ名称のため、［ ］書きの説明を加えています。

8-31-1　タラップ（ステンレス製）［手すりなし］

8-31-2　タラップ（ステンレス製）［手すり付］

8-31-3　タラップ（ステンレス製、安全ガード付）

8-31-1　タラップ（ステンレス製）［手すりなし］

立面

断面

［仕様］

1) 屋内及びRFなどのタラップの最下段の踏子は、床面から800mm程度とする。

2) RFを除く屋外のタラップの最下段の踏子は、GLより2,000mm程度とする。

3) タラップは原則として先づけ工法とする。

4) タラップのパラペット取合金物は、工場加工とし現場溶接としてはならない。

［特記事項］

1) 踏子の数

2) 打込み金物廻りのシーリング材の有無及び種別

8-31-2　タラップ（ステンレス製）［手すり付］

立面

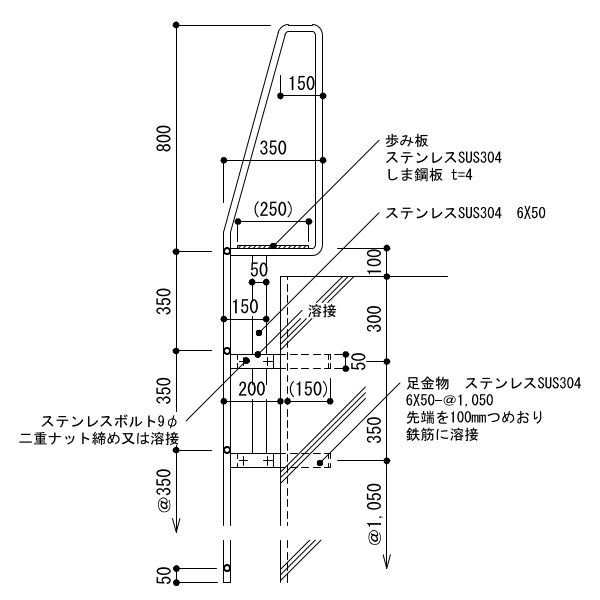

断面

［仕様］

1) 屋内及びRFなどのタラップの最下段の踏子は、床面から800mm程度とする。

2) RFを除く屋外のタラップの最下段の踏子は、GLより2,000mm程度とする。

3) タラップは原則として先づけ工法とする。

4) タラップのパラペット取合金物は、工場加工とし現場溶接としてはならない。

5) ステンレス丸鋼と平鋼の取合いは全周すみ肉溶接とする。

［特記事項］

1) 踏子の数

2) 打込み金物廻りのシーリング材の有無及び種別

8-31-3　タラップ（ステンレス製、安全ガード付）

立面

断面

平面

［仕様］

1) 屋内及びRFなどのタラップの最下段の踏子は、床面から800mm程度とする。

2) RFを除く屋外のタラップの最下段の踏子は、GLより2,000mm程度とする。

3) タラップは原則として先づけ工法とする。

4) タラップのパラペット取合金物は、工場加工とし現場溶接としてはならない。

5) ステンレス丸鋼と平鋼の取合いは全周すみ肉溶接とする。

［特記事項］

1) 踏子の数

2) 打込み金物廻りのシーリング材の有無及び種別
