8-32-1～2 懸垂幕受け金物（簡易型）／平成28年版 建築工事標準詳細図

8-32-1　回転型

8-32-2　固定型

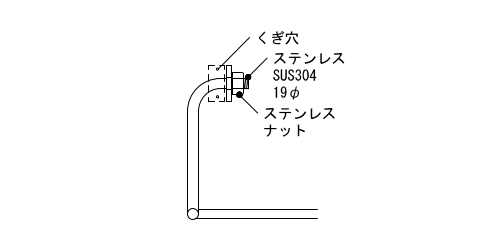

8-32-1　回転型

平面

平面

側面

正面

立面

断面

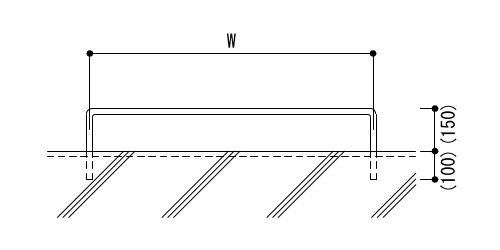

中間振止め平面

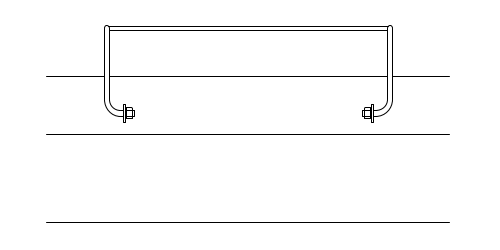

下端金物（独立の場合）

［仕様］

1) ステンレス丸鋼は、SUS304とし、溶接接合とする。

［特記事項］

1) W、H

2) 下端金物の壁付け、独立の区分

3) 打込み金物廻りのシーリング材の有無及び種別

8-32-2　固定型

平面

立面

断面

中間振止め平面

下端金物（独立の場合）

［仕様］

1) ステンレス丸鋼は、SUS304とし、溶接接合とする。

［特記事項］

1) W、H

2) 下端金物の壁付け、独立の区分

3) 打込み金物廻りのシーリング材の有無及び種別
