8-44-1～4 サイン：室内用図記号、誘導サイン（天吊型）／平成28年版 建築工事標準詳細図

8-44-1　室内用図記号（平付け型）

8-44-2　室内用図記号（持出し型）

8-44-3　誘導サイン（天吊型）大型

8-44-4　誘導サイン（天吊型）小型

8-44-1　室内用図記号（平付け型）

［仕様］

1) ボード類の壁の場合は、ボード用アンカーで取付ける。

2) 室内用図記号は、JIS Z 8210による。

［特記事項］

1) アクリル板、案内用図記号及び補助文字の色

2) 印刷等の種別

3) 取付け方法

4) 固定ピンの場合

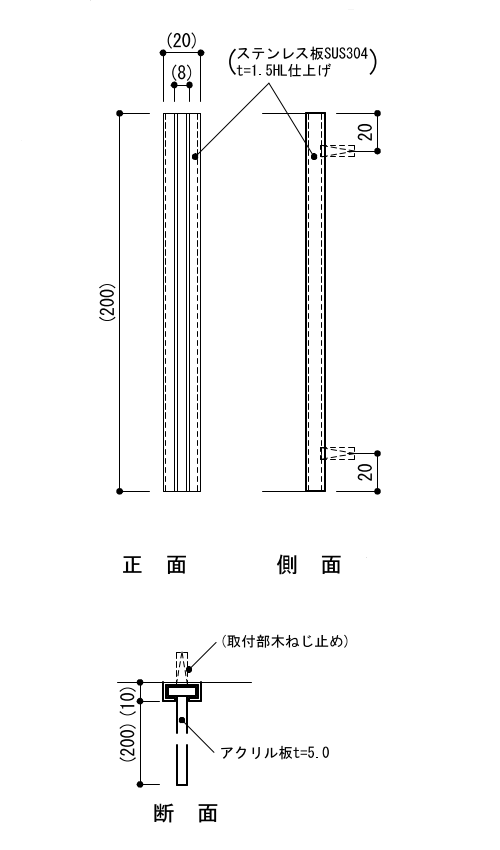

8-44-2　室内用図記号（持出し型）

［仕様］

1) ボード類の壁の場合は、ボード用アンカーで取付ける。

2) 持出し型の取付け金物は、アルミニウム製押出し形材C-20×9.5×5.5×1.5を使用することができる。

3) 室内用図記号は、JIS Z 8210による。

［特記事項］

1) アクリル板、案内用図記号及び補助文字の色

2) 印刷等の種別

3) 取付け方法

4) 固定ピンの場合

8-44-3　誘導サイン（天吊型）大型

［特記事項］

1) L

2) 亜鉛めっきの種別

8-44-4　誘導サイン（天吊型）小型

正面

側面

このページは、国土交通省のウェブサイトで公開されている官庁営繕の技術基準 建築工事標準詳細図 平成28年版をウェブページ化したものです。
