9-01-1～6 植栽：支柱形式／平成28年版 建築工事標準詳細図

9-01-1　二脚鳥居形（幹周10～39cm）

9-01-2　三脚鳥居形（幹周30～49cm）

9-01-3　十字鳥居形（幹周30～69cm）

9-01-4　二脚鳥居組合せ形（幹周50～89cm）

9-01-5　八ッ掛け形（幹周10～119cm）

9-01-6　布掛け形（幹周10～49cm）

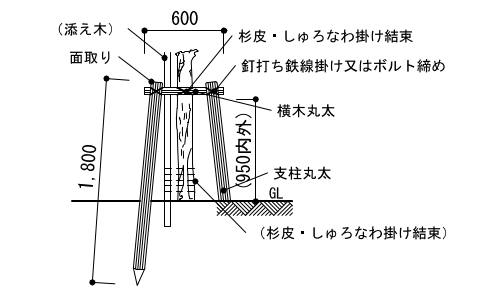

9-01-1　二脚鳥居形（幹周10～39cm）

正面図

側面図

平面図

※　幹周が10cm～20cmの場合は添え木付き
幹周が20cm～29cmの場合は、樹木によって添え木の有無を判断する
幹周が29cm～39cmの場合は添え木なし

［仕様］

1) 支柱などの材料は、公共標仕（建）23.3.2(C)による。

［特記事項］

1) 添え木の有無

2) 支柱同士の接合方法（釘打ち鉄線掛け又はボルト締め）

9-01-2　三脚鳥居形（幹周30～49cm）

正面図

側面図

平面図

［仕様］

1) 支柱などの材料は、公共標仕（建）23.3.2(C)による。

［特記事項］

1) 支柱同士の接合方法（釘打ち鉄線掛け又はボルト締め）

9-01-3　十字鳥居形（幹周30～69cm）

正面図

側面図

平面図

［仕様］

1) 支柱などの材料は、公共標仕（建）23.3.2(C)による。

［特記事項］

1) 支柱同士の接合方法（釘打ち鉄線掛け又はボルト締め）

9-01-4　二脚鳥居組合せ形（幹周50～89cm）

正面図

側面図

平面図

［仕様］

1) 支柱などの材料は、公共標仕（建）23.3.2(C)による。

［特記事項］

1) 支柱同士の接合方法（釘打ち鉄線掛け又はボルト締め）

9-01-5　八ッ掛け形（幹周10～119cm）

正面図

平面図

［仕様］

1) 支柱などの材料は、公共標仕（建）23.3.2(C)による。

［特記事項］

1) 支柱同士の接合方法（釘打ち鉄線掛け又はボルト締め）

2) H

9-01-6　布掛け形（幹周10～49cm）

正面図

側面図

平面図

［仕様］

1) 支柱などの材料は、公共標仕（建）23.3.2(C)による。

［特記事項］

1) 支柱同士の接合方法（釘打ち鉄線掛け又はボルト締め）

2) H

3) 支柱材料

このページは、国土交通省のウェブサイトで公開されている官庁営繕の技術基準 建築工事標準詳細図 平成28年版をウェブページ化したものです。
