9-17-1～3 浸透施設／平成28年版 建築工事標準詳細図

9-17-1　浸透桝

9-17-2　浸透トレンチ

9-17-3　浸透側溝

9-17-1　浸透桝

［仕様］

1) 浸透桝は製造所の仕様による。

［特記事項］

1) W、H1、H2

2) 浸透桝の種類

3) ごみ除去用かごの材質

4) ふたの種類

5) 単粒度砕石の粒度

9-17-2　浸透トレンチ

［仕様］

1) 浸透トレンチは製造所の仕様による。

［特記事項］

1) W、H1、H2、D

2) 浸透管の種類

3) 単粒度砕石の粒度

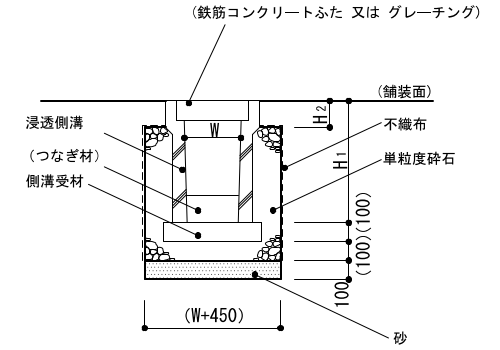

9-17-3　浸透側溝

［仕様］

1) 浸透側溝は製造所の仕様による。

［特記事項］

1) W、H1、H2

2) 浸透側溝の種類

3) ふたの種類

4) 単粒度砕石の粒度

5) 側溝受材の寸法及び設置間隔
