9-21-1 アスファルト舗装
9-21-2 コンクリート舗装又はカラーコンクリート舗装（常温系）
9-21-3 半たわみ性舗装
9-21-4 インターロッキングブロック舗装
9-21-6 カラーアスファルト舗装 常温系（ニート工法又は塗布工法）
9-21-1 アスファルト舗装
注）路盤はTA法による構造設計による。
（T(mm)：150、200、250を設定する。）
［仕様］
1) 凍上抑制層の材料は、公共標仕（建）22.2.3による。
［特記事項］
1) 凍上抑制層のある場合の材種及び厚さ
2) アスファルト混合物の種類
3) 路盤材料の種類及び厚さT
9-21-2 コンクリート舗装又はカラーコンクリート舗装（常温系）
注）( )の寸法：大型車の通行が見込まれる場合
コンクリート舗装の目地の構造
1) 凍上抑制層の材料は、公共標仕（建）22.2.3による。
2) コンクリート舗装においては公共標仕（建）22.5.4(e)により目地を設ける。
［特記事項］
1) 凍上抑制層のある場合の材種及び厚さ
2) 路盤材料の種類及び厚さT
3) コンクリート舗装の注入目地材の種類
4) カラー舗装材の種類と使用量

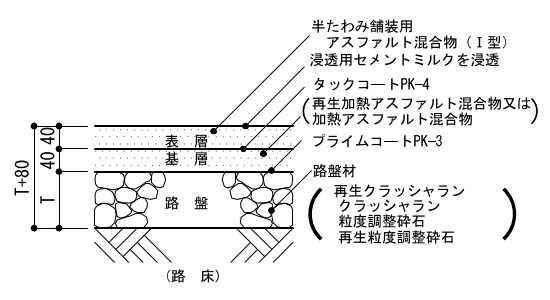

9-21-3 半たわみ性舗装
注）路盤はTA法による構造設計による。
（T(mm)：100、150を設定する。）
［仕様］
1) 凍上抑制層の材料は、公共標仕（建）22.2.3による。
［特記事項］
1) 凍上抑制層のある場合の材種及び厚さ
2) アスファルト混合物の種類
3) 路盤材料の種類及び厚さT
9-21-4 インターロッキングブロック舗装
注）路盤はTA法による構造設計による。
（T(mm)：100、150を設定する。）
［仕様］
1) 凍上抑制層の材料は、公共標仕（建）22.2.3による。
2) インターロッキングブロック舗装の目地には砂を充填する。
［特記事項］
1) 凍上抑制層のある場合の材種及び厚さ
2) 路盤材料の種類及び厚さT
3) インターロッキングブロックの種類及び敷設パターン
4) 敷砂層の種類
9-21-5 カラーアスファルト舗装 加熱系（アスファルト混合物又は石油樹脂系混合物）
注）路盤はTA法による構造設計による。
（T(mm)：150、200、250を設定する。）
［仕様］
1) 凍上抑制層の材料は、公共標仕（建）22.2.3による。
［特記事項］
1) 凍上抑制層のある場合の材種及び厚さ
2) アスファルト混合物の種類
3) 路盤材料の種類及び厚さT
4) カラー舗装材の種類と使用量
9-21-6 カラーアスファルト舗装 常温系（ニート工法又は塗布工法）
注）路盤はTA法による構造設計による。
（T(mm)：150、200、250を設定する。）
［仕様］
1) 凍上抑制層の材料は、公共標仕（建）22.2.3による。
［特記事項］
1) 凍上抑制層のある場合の材種及び厚さ
2) アスファルト混合物の種類
3) 路盤材料の種類及び厚さT
4) カラー舗装材の種類と使用量
このページは、国土交通省のウェブサイトで公開されている官庁営繕の技術基準 建築工事標準詳細図 平成28年版をウェブページ化したものです。
