9-22-1～6 構内舗装断面：歩道部／平成28年版 建築工事標準詳細図

9-22-1　アスファルト舗装

9-22-2　コンクリート舗装又はカラーコンクリート舗装（常温系）

9-22-3　透水性アスファルト舗装

9-22-4　透水性コンクリート舗装

9-22-5　カラーアスファルト舗装　加熱系（アスファルト混合物又は石油樹脂系混合物）

9-22-6　カラーアスファルト舗装　常温系（ニート工法又は塗布工法）

9-22-1　アスファルト舗装

［特記事項］

1) 凍上抑制層及びフィルター層のある場合の材種及び厚さ

2) アスファルト混合物の種類

3) 路盤材料の種類

9-22-2　コンクリート舗装又はカラーコンクリート舗装（常温系）

コンクリート舗装の目地の構造

［仕様］

1) 公共標仕（建）22.5.4(e)により目地を設ける。

［特記事項］

1) 凍上抑制層及びフィルター層のある場合の材種及び厚さ

2) コンクリート舗装の注入目地材の種別

3) カラー舗装材の種類、使用量

4) 路盤材料の種類

9-22-3　透水性アスファルト舗装

［特記事項］

1) 凍上抑制層及びフィルター層のある場合の材種及び厚さ

2) アスファルト混合物の種類

3) 路盤材料の種類

9-22-4　透水性コンクリート舗装

［特記事項］

1) 凍上抑制層及びフィルター層のある場合の材種及び厚さ

2) 路盤材料の種類

9-22-5　カラーアスファルト舗装　加熱系（アスファルト混合物又は石油樹脂系混合物）

［特記事項］

1) 凍上抑制層及びフィルター層のある場合の材種及び厚さ

2) アスファルト混合物の種類

3) カラー舗装材の種類、使用量

4) 路盤材料の種類

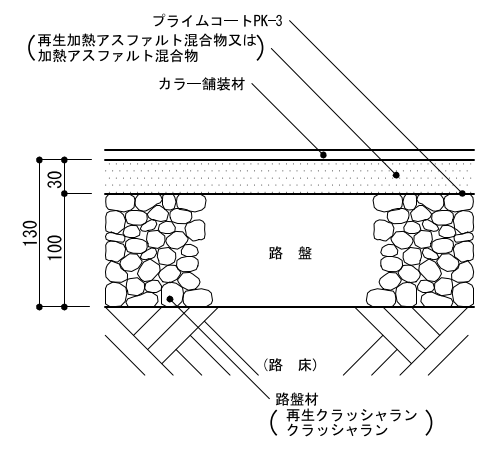

9-22-6　カラーアスファルト舗装　常温系（ニート工法又は塗布工法）

［特記事項］

1) 凍上抑制層及びフィルター層のある場合の材種及び厚さ

2) アスファルト混合物の種類

3) カラー舗装材の種類、使用量

4) 路盤材料の種類

このページは、国土交通省のウェブサイトで公開されている官庁営繕の技術基準 建築工事標準詳細図 平成28年版をウェブページ化したものです。
