9-23-1～6 構内舗装断面：歩道部／平成28年版 建築工事標準詳細図

9-23-1　コンクリート平板舗装

9-23-2　インターロッキングブロック舗装

9-23-3　透水性インターロッキングブロック舗装

9-23-4　舗石・れんが舗装

9-23-5　弾性舗装

9-23-6　誘導用床材・注意喚起用床材

9-23-1　コンクリート平板舗装

［特記事項］

1) 凍上抑制層及びフィルター層のある場合の材種及び厚さ

2) 敷砂層の種類

9-23-2　インターロッキングブロック舗装

［仕様］

1) インターロッキングブロック舗装の目地には砂を充填する。

［特記事項］

1) 凍上抑制層及びフィルター層のある場合の材種及び厚さ

2) 敷砂層の種類

3) インターロッキングブロックの種類

9-23-3　透水性インターロッキングブロック舗装

［仕様］

1) インターロッキングブロック舗装の目地には砂を充填する。

［特記事項］

1) 凍上抑制層及びフィルター層のある場合の材種及び厚さ

2) 敷砂層の種類

3) 透水性インターロッキングブロックの種類

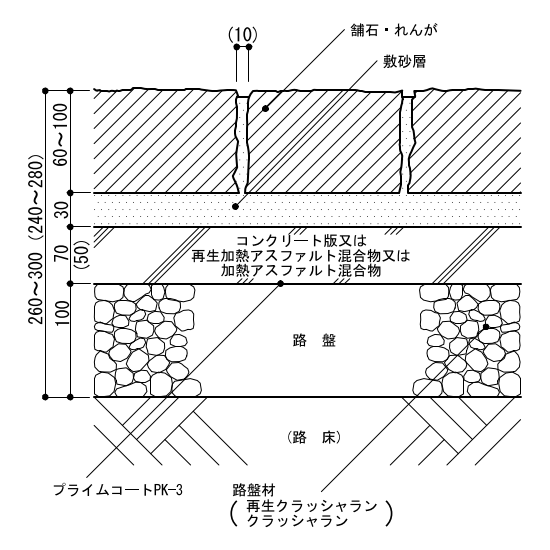

9-23-4　舗石・れんが舗装

注）( )の寸法：基層がアスファルト混合物の場合

［仕様］

1) コンクリート版の場合は、公共標仕（建）22.5.4(e)により目地を設ける。

［特記事項］

1) 凍上抑制層及びフィルター層のある場合の材種及び厚さ

2) 舗石・れんがの種類

3) 基層がアスファルト混合物の場合のアスファルト混合物の種類

9-23-5　弾性舗装

［特記事項］

1) 凍上抑制層及びフィルター層のある場合の材種及び厚さ

2) アスファルト混合物の種類

3) 弾性舗装材の種類と使用量

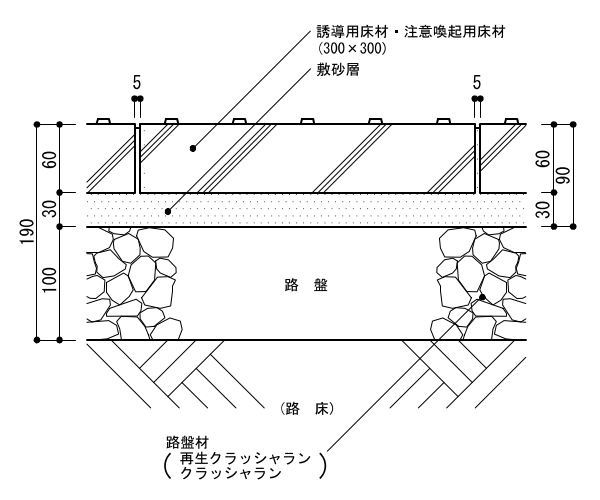

9-23-6　誘導用床材・注意喚起用床材

［仕様］

1) 誘導用床材・注意喚起用床材のブロックパターンは、JIS T 9251による。

［特記事項］

1) 凍上抑制層及びフィルター層のある場合の材種及び厚さ

2) 誘導用床材・注意喚起用床材の材種及び厚さ

このページは、国土交通省のウェブサイトで公開されている官庁営繕の技術基準 建築工事標準詳細図 平成28年版をウェブページ化したものです。
