9-33-1～2 門：両開き戸／平成28年版 建築工事標準詳細図

9-33-1　両開き戸

9-33-2　門柱

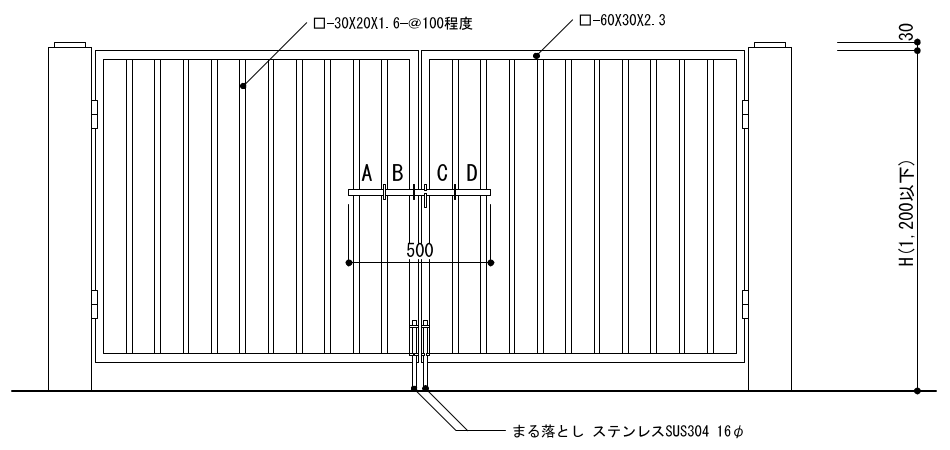

9-33-1　両開き戸

立面

平面

かんぬき取合い

まる落とし受け座

［仕様］

1) 見えがかり鉄面は、SOP塗りとする。

［特記事項］

1) H、W

2) 亜鉛めっきをする場合、その種別

9-33-2　門柱

断面

丁番取合い

［仕様］

1) 見えがかり鉄面は、SOP塗りとする。

［特記事項］

1) H

2) 鉄筋及びコンクリートの種別

3) コンクリート打放しの種別

4) 亜鉛めっきをする場合、その種別

5) 指定仕上材の種類

このページは、国土交通省のウェブサイトで公開されている官庁営繕の技術基準 建築工事標準詳細図 平成28年版をウェブページ化したものです。
