4-23-1～5 建具取合い：鋼製建具、鋼製軽量建具（直張り工法の場合）／平成28年版 建築工事標準詳細図

［注］4-23-3,4はPDF版では同じ名称のため、［ ］書きの説明を加えています。

4-23-1　標準型建具枠（鋼製建具）

4-23-2　標準型建具枠（簡易気密型鋼製建具）

4-23-3　鋼製建具枠［枠幅100程度］

4-23-4　鋼製建具枠［枠幅＝壁厚さ］

4-23-5　鋼製軽量建具枠

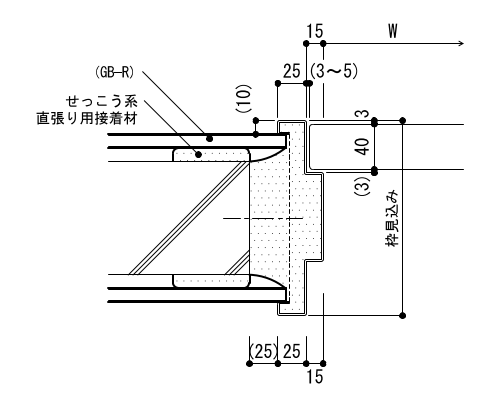

4-23-1　標準型建具枠（鋼製建具）

平面

断面

［仕様］

1) 戸当りゴムは、片開きの場合には縦枠、両開きの場合には上枠に取り付ける。

2) 標準型建具の寸法は4-01による。

［特記事項］

1) 枠の塗装の種別

2) 鋼板類の厚さ
（片開き、親子及び両開き戸の1枚の戸の有効開口幅が950mm又は有効高さが2,400mmを超える場合）

4-23-2　標準型建具枠（簡易気密型鋼製建具）

平面

断面

［仕様］

1) 戸当りゴムは、片開きの場合には縦枠、両開きの場合には上枠に取り付ける。

2) 標準型建具の寸法は4-01による。

［特記事項］

1) 枠の塗装の種別

2) 鋼板類の厚さ
（片開き、親子及び両開き戸の1枚の戸の有効開口幅が950mm又は有効高さが2,400mmを超える場合）

4-23-3　鋼製建具枠［枠幅100程度］

平面

断面

［仕様］

1) 戸当りゴムは、片開きの場合には縦枠、両開きの場合には上枠に取り付ける。

2) 標準型建具の寸法は4-01による。

3) 旗丁番を使用する場合は、掘込み・面付けどちらも可とする。

［特記事項］

1) 枠の塗装の種別

2) 鋼板類の厚さ
（片開き、親子及び両開き戸の1枚の戸の有効開口幅が950mm又は有効高さが2,400mmを超える場合）

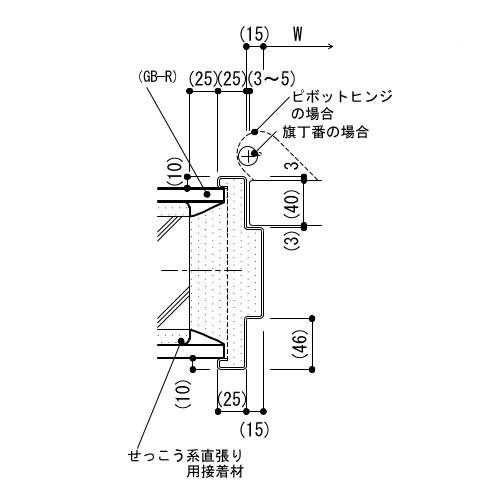

4-23-4　鋼製建具枠［枠幅＝壁厚さ］

平面

断面

［仕様］

1) 戸当りゴムは、片開きの場合には縦枠、両開きの場合には上枠に取り付ける。

2) 標準型建具の寸法は4-01による。

3) 旗丁番を使用する場合は、掘込み・面付けどちらも可とする。

［特記事項］

1) 枠の塗装の種別

2) 鋼板類の厚さ
（片開き、親子及び両開き戸の1枚の戸の有効開口幅が950mm又は有効高さが2,400mmを超える場合）

4-23-5　鋼製軽量建具枠

平面

断面

［仕様］

1) 戸当りゴムは、片開きの場合には縦枠、両開きの場合には上枠に取り付ける。

2) 標準型建具の寸法は4-01による。

［特記事項］

1) 枠の塗装の種別

2) 鋼板類の厚さ
（片開き、親子及び両開き戸の1枚の戸の有効開口幅が950mm又は有効高さが2,400mmを超える場合）

このページは、国土交通省のウェブサイトで公開されている官庁営繕の技術基準 建築工事標準詳細図 平成28年版をウェブページ化したものです。
