4-44-1～3 建具取合い：簡易気密型鋼製建具（外部用）（内部打放し仕上げの場合）／平成28年版 建築工事標準詳細図

［注］4-44-2,3はPDF版では同じ名称のため、［ ］書きの説明を加えています。

4-44-1　標準型建具枠（簡易気密型鋼製建具）

4-44-2　簡易気密型鋼製建具［外壁面合せ］

4-44-3　簡易気密型鋼製建具［内部側合せ］

4-44-1　標準型建具枠（簡易気密型鋼製建具）

平面

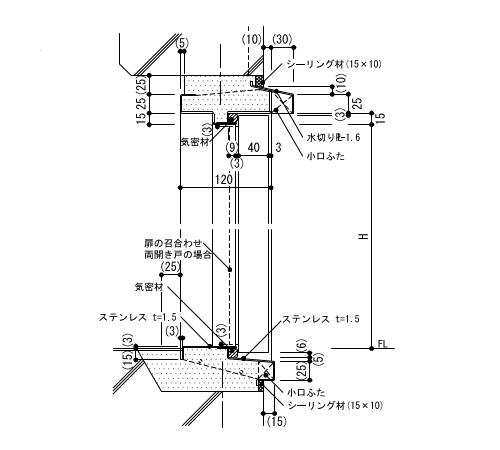

断面

［仕様］

1) 標準型建具の寸法は4-01による。

［特記事項］

1) 枠の塗装の種別

2) 鋼板類の厚さ
（片開き、親子及び両開き戸の1枚の戸の有効開口幅が950mm又は有効高さが2,400mmを超える場合）

3) ステンレスの種別

4-44-2　簡易気密型鋼製建具［外壁面合せ］

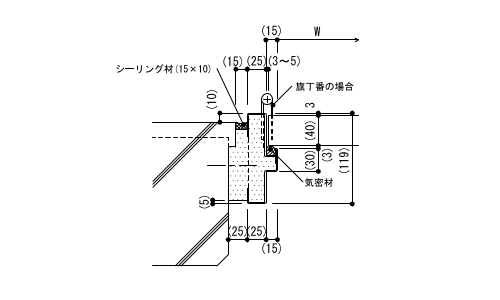

平面

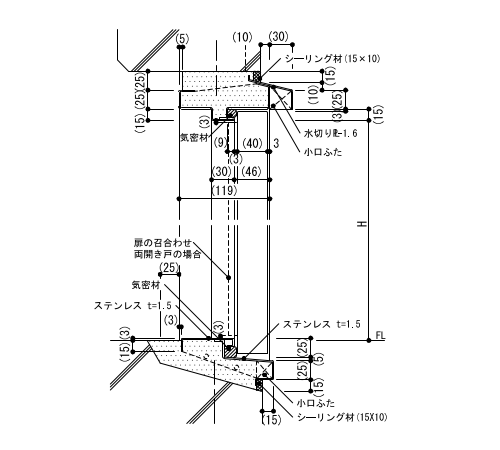

断面

両開きの場合

［仕様］

1) 旗丁番を使用する場合は、掘込み・面付けどちらも可とする。

［特記事項］

1) 枠の塗装の種別

2) 鋼板類の厚さ
（片開き、親子及び両開き戸の1枚の戸の有効開口幅が950mm又は有効高さが2,400mmを超える場合）

3) ステンレスの種別

4-44-3　簡易気密型鋼製建具［内部側合せ］

平面

断面

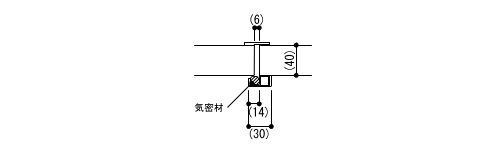

両開きの場合

［仕様］

1) 旗丁番を使用する場合は、掘込み・面付けどちらも可とする。

［特記事項］

1) 枠の塗装の種別

2) 鋼板類の厚さ
（片開き、親子及び両開き戸の1枚の戸の有効開口幅が950mm又は有効高さが2,400mmを超える場合）

3) ステンレスの種別
